一、產品概述
FJX強制循環泵為大流量、低揚程軸流泵。FJX蒸發循環泵采用國際通用標準制造，高效節能，維修方便，適用于： 隔膜法燒堿、磷酸、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。安裝位置：地面基礎（可根據用戶需要配置彈性支座）直接懸掛於蒸發器上。泵形式：立式、臥式。傳動方式：直聯傳動、皮帶傳動、液力偶合、萬向節傳動。密封結構：組合式機械密封、填料密封。泵體制造方式：鑄造、焊接。

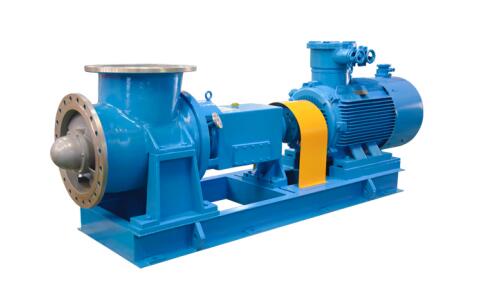

二、產品圖片
三、性能范圍
FJX強制循環泵流量：300-23000m3/h，揚程：2-12M，工作壓力：0.1-0.7MPa，工作溫度：-20℃-480℃
四、產品特點
本公司引進和消化吸收了國內外同類產品的優點，對產品結構做了很大的調整,確保泵的運行可靠性、經濟性、安全性。
FJX強制循環泵主要表現在：
1、轉速低，一般轉速在980r/min以內，符合結晶工藝要求運行平穩。
2、水力性能優異，效率＞70%高效區寬，抗汽蝕性能好。
3、考慮泵介質流動方向?yàn)榇怪毕蛳逻M(jìn)，水平方向出。水流作用力對泵軸的巨大影響，在泵體內增設了泵軸外套保護裝置。
五、強制循環軸流泵性能參數
|
型號 |
流量
(m3/h)
|
揚程
(m)
|
轉速
(rpm)
|
效率
(%)
|
軸功率
(KW)
|
配用功率
(KW)
|
|
FJX-250 |
300-683 |
3-6.36 |
980-1450 |
70-71 |
3.5-10.06 |
7.5-18.5 |
|
FJX-300 |
397-1783 |
2.4-7 |
980-1450 |
70-72 |
6.1-21.7 |
11-37 |
|
FJX-350 |
800-1260 |
3.3-4.5 |
980 |
72-75 |
12.7-16.2 |
22-37 |
|
FJX-450 |
1290-2858 |
4-4.8 |
730-980 |
74-78 |
18.7-44.5 |
37-75 |
|
FJX-500 |
1790-3910 |
4.3-6 |
730-980 |
73-78 |
30-76.7 |
55-132 |
|
FJX-550 |
2520-3700 |
4.1-4.5 |
730 |
75-76 |
41.2-56.2 |
75-110 |
|
FJX-600 |
3620-4900 |
4.1-4.7 |
730 |
73-77 |
53.9-82.5 |
110-160 |
|
FJX-700 |
3230-4220 |
4-4.6 |
480 |
70-78 |
45.1-72.5 |
75-132 |
|
FJX-800 |
4830-7230 |
4.2-5.3 |
480 |
73-77 |
95.5-120.2 |
160-185 |
|
FJX-900 |
5450-8100 |
3.8-4.5 |
380 |
75-76 |
83.1-111.7 |
160-185 |
|
FJX-1000 |
7180-10750 |
4.3-4.7 |
365 |
75-78 |
117.3-161.4 |
220-280 |
|
FJX-1100 |
8640-12900 |
4.3-4.8 |
330 |
75-77 |
150.5-196.2 |
280-355 |
|
FJX-1250 |
11500-17200 |
4.0-5 |
300 |
75-77 |
208.8-273.7 |
355-500 |
|
FJX-1500 |
16500-24700 |
4.0-5 |
250 |
75-77 |
299.6-384.4 |
500-630 |
部分型號性能表（僅供參考，具體選型報價請咨詢021-62987392
