1.產品介紹
FSB型氟塑料合金離心泵（氟塑料化工泵）按國際標準尺寸設計，泵體采用金屬和聚全氟乙丙烯(F46)有機結合，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體電腦控溫?zé)Y(jié)壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨。

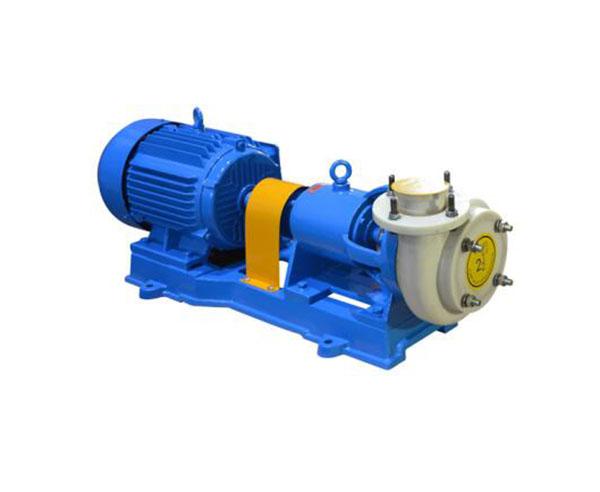

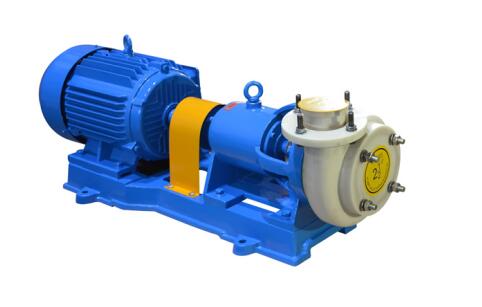

2.產品圖片
3.應用范圍
FSB型氟塑料合金離心泵（氟塑料化工泵）廣泛應用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業，適用于輸送清液或者含有少量顆粒（固含量≤5%）的腐蝕性介質。
4.產品特點
FSB型氟塑料合金離心泵（氟塑料化工泵）由泵體,葉輪,泵蓋,密封件,支架,泵軸,連軸器,吊緊螺栓,螺母,底板等組成。
1、泵體：左右兩邊連接部門內埋鋼質法蘭圈各一只模壓制成塑料合金。其具有結構緊湊合理、耐強腐蝕、密封機能?chē)?yán)密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修利便、流道光滑、效率高，節約能源等長處。
2、壓蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼圓加工后外包氟塑料高溫壓制成型，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質過流部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式單端面機械密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
5.型號意義
|
型號 |
流量 （m3/h） |
揚程 （m） |
口徑 |
配用功率 （kw） |
轉速 （r/min） |
|
|
吸入 |
吐出 |
|||||
|
25FSB-10 |
1.5 |
10 |
25 |
20 |
1.5 |
2900 |
|
25FSB-18 |
3.6 |
18 |
25 |
20 |
2.2 |
2900 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
3 |
2900 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
4 |
2900 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
4 |
2900 |
|
40FSB-40 |
10 |
40 |
40 |
32 |
5.5 |
2900 |
|
40FSB-50 |
10 |
50 |
40 |
32 |
7.5 |
2900 |
|
50FSB-20 |
15 |
20 |
50 |
40 |
4 |
2900 |
|
50FSB-25 |
15 |
25 |
50 |
40 |
4 |
2900 |
|
50FSB-30 |
15 |
30 |
50 |
40 |
4 |
2900 |
|
50FSB-40 |
15 |
40 |
50 |
32 |
5.5-7.5 |
2900 |
|
50FSB-50 |
15 |
50 |
50 |
32 |
7.5-11 |
2900 |
|
50FSB-63 |
15 |
63 |
50 |
32 |
11 |
2900 |
|
65FSB-32 |
29 |
32 |
65 |
50 |
5.5 |
2900 |
|
65FSB-40 |
29 |
40 |
65 |
40 |
11 |
2900 |
|
65FSB-50 |
29 |
50 |
65 |
40 |
15 |
2900 |
|
65FSB-64 |
29 |
64 |
65 |
50 |
15-18.5 |
2900 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
5.5 |
2900 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
7.5 |
2900 |
|
80FSB-34 |
50 |
34 |
80 |
65 |
11 |
2900 |
|
80FSB-40 |
50 |
40 |
80 |
50 |
11-15 |
2900 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
15-18.5 |
2900 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
15-18.5 |
2900 |
|
80FSB-80 |
50 |
80 |
80 |
50 |
30-37 |
2900 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
18.5-22 |
2900 |
|
100FSB-40 |
100 |
40 |
100 |
80 |
18.5-22 |
2900 |
|
100FSB-50 |
100 |
50 |
100 |
65 |
22-30 |
2900 |
6.規格參數
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
（4）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）不能夠在FSB氟塑料合金離心泵內部沒有液體的情況下使用
（2）FSB氟塑料合金離心泵使用填充密封出現填充箱泄露的情況時，不能夠再使用泄露的填充料，要全部更換之后才能夠使用。
（3）FSB氟塑料合金離心泵使用機械密封的要保證內部擁有足夠的液體讓機械密封進行沖洗。
9.常見問題
（1）水泵不出水有可能是泵腔中有空氣。
（2）水泵流量不足有可能是管道、泵流道葉輪部分堵塞， 閥門開度不足等。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10、使用需知
（1）FSB氟塑料合金離心泵禁止空轉，泵運行時的最小流量：設計點35%。
（2）如果泵運轉時發生汽蝕，必須在1分鐘內停機。
（3）介質溫度變化應控制在40℃以?xún)?nèi)，過高的溫升/降可能導致泵零件的損壞。
（4）如果泵運行時突然停電，必須立刻關閉電源，并關閉出口閥門。
（5）泵的噪音≤95dB，如果發生振動和噪音，應停機檢查，排除故障，才能工作。
（6）泵選擇油脂潤滑軸承，軸承箱禁止另加機油。
（7）FSB氟塑料合金離心泵更多使用細節請來電咨詢021-62987392.
