1.2BE系列水環真空泵產品介紹
本系列泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低、運行可靠等顯著優點，是SK、2SK、SZ系列水環式真空泵的理想替代產品。

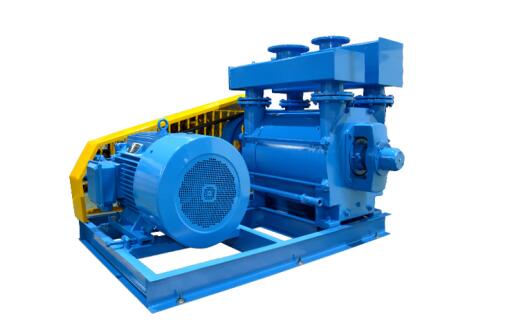

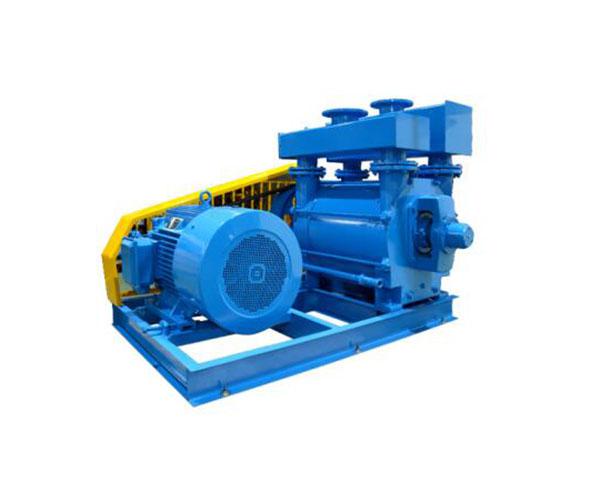

2.2BE系列水環式真空泵產品圖片
2BE系列水環真空泵使用范圍
1、泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。
2、泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。
3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。
4、軸承全部采用NSK或NTN原裝進口軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
3.2BE系列水環式真空泵產品特點
1、皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
2、聯軸器（直聯傳動）采用標準高強度彈性聯軸器，運行穩定可靠，使用壽命長。
3、獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
4、機械密封（選配件）全部采用標準件，充分保證2BE系列真空泵在長時間運行過程中無泄漏。

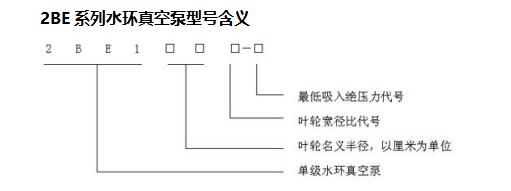

2BE系列水環真空泵型號含義
2BE系列水環真空泵選型參數
|
型號 |
轉速 r/min |
大軸功率 kW |
電機功率 kW |
低吸入絕壓 mbar |
氣量 m 3 /h |
泵重 kg |
泵外形尺寸 長 × 寬 × 高 mm 3 |
|||
|
吸入絕壓 60mbar |
吸入絕壓 100mbar |
吸入絕壓 200mbar |
吸入絕壓 400mbar |
|||||||
|
飽 和 空 氣 |
||||||||||
|
2BE1 103-0 |
1300 1450 1625 1750 |
7 8.2 10 11.2 |
11 11 15 15 |
33 |
230 270 330 370 |
283 320 362 396 |
297 340 380 410 |
294 330 375 404 |
388 |
795×375×355 |
|
2BE1 153-0 |
1300 1450 1625 1750 |
10.8 13.5 16.5 19.5 |
15 18.5 18.5 22 |
33 |
460 540 615 655 |
500 570 630 670 |
540 600 660 700 |
520 590 645 680 |
550 |
885×435×425 |
|
2BE1 203-0 |
880 980 1100 1170 |
25 29.5 35 39 |
30 37 45 45 |
33 |
820 980 1150 1230 |
920 1035 1200 1270 |
1000 1120 1240 1320 |
990 1100 1240 1290 |
1080 |
1095×530×590 |
|
2BE1 253-0 |
660 740 820 880 |
45 54 65 75 |
55 75 75 90 |
33 |
1675 2070 2400 2600 |
1900 2200 2500 2700 |
2100 2400 2660 2850 |
2100 2375 2600 2800 |
2200 |
1395×680×755 |
|
2BE1 303-0 |
472 500 530 590 660 710 740 790 |
50 53 57.5 65 79 90 99 115 |
75 75 75 75 110 110 132 160 |
33 |
2040 2320 2580 3000 3450 3630 3740 3920 |
2310 2490 2700 3100 3550 3770 3900 4100 |
2560 2670 2850 3200 3600 3830 4000 4200 |
2500 2620 2800 3100 3500 3720 3900 4130 |
3200 |
1580×1010×910 |
|
2BE1 353-0 |
372 420 472 500 530 590 660 |
63 74 84 90 100 120 154 |
90 110 110 110 132 160 185 |
33 |
2380 3200 3900 4160 4420 5050 5380 |
2930 3470 4040 4320 4600 5200 5700 |
3370 3700 4200 4480 4720 5300 5880 |
3460 3680 4100 4380 4600 5170 5700 |
4100 |
1745×1160×1050 |
|
2BE1 403-0 |
330 372 420 472 530 565 |
98 110 130 160 203 234 |
132 160 185 200 250 280 |
33 |
4000 5120 6000 7020 7580 7940 |
4600 5400 6240 7250 7920 8320 |
5100 5680 6280 7350 8120 8600 |
5070 5600 6280 7100 7950 8400 |
5300 |
2170×1370×1265 |
|
型號 |
轉速 r/min |
大軸功率 kW |
電機功率 kW |
低吸入絕壓 mbar |
氣量 m 3 /h |
泵重 kg |
外形尺寸 長 × 寬 × 高 mm 3 |
|||
|
吸入絕壓 200mbar |
吸入絕壓 250mbar |
吸入絕壓 350mbar |
吸入絕壓 400mbar |
|||||||
|
飽 和 空 氣 |
||||||||||
|
2BE1 355-1 |
372 420 472 500 530 590 660 |
69 78 90 100 109 130 160 |
90 110 110 132 132 160 185 |
160 |
3600 4400 4820 5060 5280 5600 6200 |
3720 4440 4950 5200 5400 5800 6260 |
3890 4500 5040 5280 5540 6000 6600 |
3920 4500 5050 5300 5600 6080 6680 |
4300 |
1885×1160×1050 |
|
2BE1 405-1 |
330 372 420 472 530 565 |
100 118 140 170 208 236 |
132 160 185 220 280 280 |
160 |
5650 6500 7200 7700 8250 8600 |
5750 6650 7300 7900 8550 9000 |
5900 6750 7500 8200 8900 9500 |
5950 6750 7550 8300 9100 9650 |
5600 |
2020×1370×1265 |
|
2BE1 505-1 |
266 298 330 372 420 472 |
130 150 172 205 250 310 |
160 185 220 250 280 355 |
160 |
7200 8500 9400 10240 11000 11800 |
7350 8650 9550 10450 11300 12250 |
7650 8750 9700 10700 11750 12750 |
7700 8800 9750 10750 11820 13150 |
7300 |
2435×1550×1475 |
|
2BE1 605-1 |
236 266 298 330 372 398 |
188 220 262 310 380 428 |
220 250 315 355 450 500 |
160 |
10800 12600 13800 14700 15750 16500 |
11000 12800 13600 15100 16300 17100 |
11400 13000 14400 15500 17000 17900 |
11500 13000 14900 15700 17250 18250 |
10100 |
2730×1800×1770 |
|
2BE1 705-1 |
210 236 266 298 |
285 335 405 490 |
355 400 450 560 |
160 |
16800 19000 20600 22000 |
17150 19300 21000 22750 |
17500 19600 21600 23600 |
17500 19700 21750 23850 |
13700 |
3185×2110×2045 |
注：上列性能數據，基于進氣溫度 20 °C ，進水溫度15 °C 。排氣壓力1013mbar 的條件。
2BE水環式真空泵的使用說明：
1.啟動
啟動前應用手轉動聯軸器數圈以確定泵內無卡住現象，確定電機轉向是否與泵的轉向一致
，按以下順序啟動。
（1）關閉進氣管路上的閥門
（2）啟動電動機（從泵聯器端看泵為順時針方向旋轉，右為吸氣口，左為排氣口）
（3）打開供水管路上的閥門，逐漸增加供水量，直到達到要求為止。
（4）當真空泵達到極限壓力時，打開進氣管路上的閥門，泵開始正常工作。
（5）調整填料壓蓋，使水成滴往外滴好。
（6）真空泵在極限壓力下工作時，泵內可能由于物理作用產生爆炸聲，可調節進氣管路上的閥門
，增加進氣量，爆炸聲即行消失，若不能消失，應檢查其他原因。
2.停車
（1）關閉進氣管路上的閥門。
（2）關閉供水管路上的閥門。
（3）關閉電動機。
（4）將真空泵內的工作液放掉以防銹蝕。（冬季以防凍裂）
3.維護
（1）檢查軸承的工作和潤滑情況，工作溫度比環境溫度高出15℃-20℃。最高不超出30℃，且
每年加油3-4次，清洗一次。
（2）填料密封應定期壓緊填料，如果填料應磨損而不能密封，應更換填料。機械密封漏水應檢
查密封動靜環是否損壞或密封圈老化，出現以上情況應更換配件。
（3）在出現特殊聲的音時，可拆下泵蓋上的壓板，查看葉輪面及閥板損壞情況。
2BE型水環式真空泵的拆裝及裝配
1.拆卸（2BEA20-25)
拆卸前將2BE型水環式真空泵內水放掉，并將分離器與連通管管拆下，泵從后端（無聯軸器一端）拆順序?yàn)椋?br />
（1）拆下軸承室擋蓋，取下壓力墊圈，松開軸承室螺母，取下軸承室。
（2）拆軸承架，松開填料壓蓋螺母，取下填料壓蓋。
（3）松開拉緊螺栓，泵蓋底腳螺栓后，取下后端蓋。
（4）取下泵體。
（5) 取下聯軸器及平鍵，松開并取下前承壓蓋。
（6）將泵軸與葉輪從前端蓋中一取出，松下前軸承架。
2BEA30-35拆卸
（1）拆下后軸承蓋，拆下定位軸承緊固螺釘，移走調整墊片，松開定位軸承壓蓋螺母，取下軸承座及軸承壓蓋。
（2）取下填料壓蓋，取出填料函及填料壓圈。
（3）松開鏈接螺栓，取出泵蓋與泵體。
（4）取下聯軸器及前軸承壓蓋，用卡鉗取下軸用擋圈，取下甩油環。
（5）松開軸承壓蓋螺栓，依次取下軸承座，軸承壓蓋，填料壓蓋及填料函。
（6）將葉輪與軸一起取下。
拆卸完畢后，將配合面擦凈，圖上機油。
2.裝配
將各配合面擦凈，軸承清理后涂上新油，軸承座內也涂上新油，裝配順序與拆卸相反。此時應調整好葉輪在真空泵體內的位置，端面間隙如下表：
|
葉輪直徑 |
一側最小間隙 |
兩側總間隙 |
|
≤180 |
0.1-0.15 |
0.25-0.3 |
|
≥180-500 |
0.15-0.2 |
0.3-0.4 |
|
≥500-1000 |
0.25-0.35 |
0.5-0.7 |
|
≥1000 |
0.45-0.55 |
0.9-1.1 |
2BE系列水環式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①2BE型水環式真空泵的產品名稱與型號②2BE型水環式真空泵的真空度要求單位PA或MPA③2BE型水環式真空泵抽速要求單位L/S或M3/MIN④2BE型水環式真空泵的使用條件和功況條件⑤2BE型水環式真空泵的電機功率（KW）⑥2BE型水環式真空泵的轉速（r/min）⑦2BE型水環式真空泵的電壓〔V〕⑧2BE型水環式真空泵的進出口口徑⑨2BE型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的2BE型水環式真空泵的產品型號，請按2BE型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
我公司技術咨詢電話：021-62987392
感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優良的產品和服務。
