一、產品介紹
2X旋片式真空泵是抽取密閉容器中的氣體從而獲得真空的主要設備?？晒┱婵斟兡?、燈泡、熱水瓶、電子管、醫療、化工和實驗室等各種真空作業，此泵可單獨使用，也可作為增壓泵、分子泵的前級泵。不適宜抽含氧過高的，有爆炸性的，對金屬起腐蝕的含有顆粒塵埃的氣體。其極限壓力可達0.06pa。

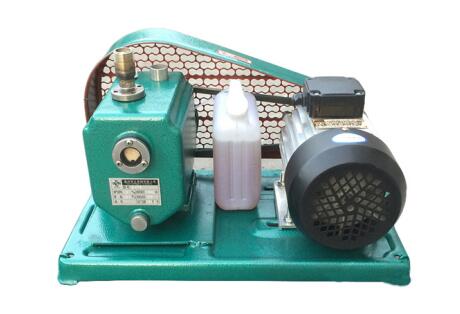

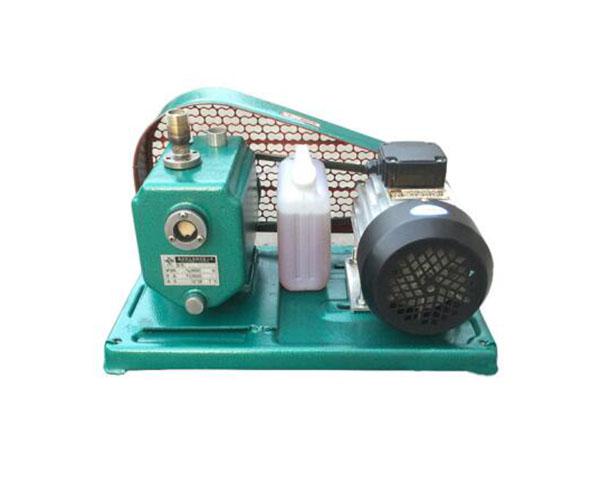

二、產品圖片
三、技術參數：
|
型號 |
2X-4A |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
2X-100 |
|
|
抽氣速率(L/S) |
4 |
8 |
15 |
30 |
70 |
100 |
|
|
極限壓力(≤Pa) |
氣鎮關 |
6×10-2 |
|||||
|
氣鎮開 |
6×10-1 |
1.33 |
1.33 |
||||
|
電機功率 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
|
|
進氣口口徑 |
KF25 |
DN40 |
DN40 |
DN65 |
DN80 |
DN90 |
|
|
轉速(r/min) |
420 |
320 |
|
450 |
420 |
935 |
|
|
泵溫升(≤℃） |
40 |
||||||
|
用油量(L) |
1 |
2 |
2.8 |
2 |
4.2 |
5 |
|
|
噪音≤dB(A) |
75 |
78 |
80 |
82 |
86 |
90 |
|
|
重量 |
59 |
158 |
202 |
236 |
338 |
360 |
|
|
尺寸 |
49×31×41 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 |
113×74×69 |
|
四、使用說明：
1、2X旋片真空泵運轉注意事項：
（1）斷續起動1~2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可連續運轉。
（2）注意油面應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油面要下降，將泵連續運轉幾轉后，油面才會上升。
（3）打開冷卻水。
（4）打開泵進氣嘴上的閥門，打開的大小視具體情況而定。
2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當?shù)恼駝蛹盁o特殊沖擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。
3、停旋片真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截?cái)嚯娫矗偻Ｋ础?
4、旋片真空泵使用中注意事項：
（1）經常注意油位。
（2）泵起動后再緩慢打開閥門。
（3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。
（4）注意冷卻水是否中斷。
（5）注意泵溫升不超過40℃
（6）如停車后旋片式真空泵溫要下降到5℃以下時，泵內冷水必須除凈。
五、維護保養：
1、2X旋片真空泵在工作中除了注意第15條事項外，尚須注意下列事項：
（1）旋片真空泵須經常保持清潔，泵上不得放置其他物件。
（2）注意皮帶松緊是否適當，第半年年調整一次。
（3）管道接頭是否漏氣，及時杜絕。
2、2X旋片真空泵連續工作三月至半年之后，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體污染很大的，應根據具體情況酌情縮短換油時間。
換油事項如下：
（1）將旋片真空泵拆除真空系統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內污油全部從放油口放出，再從進氣口處加入新油100~50ml持續轉動5~10轉以上對，內部進行清洗，照此操作3—5次，特污油放清后，再裝上放油塞， 將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。
（2）換油時不宜過久開動電機，以免使排氣閥片跳動過于劇烈和疲勞。
（3）嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。
3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放凈積水。
