1.產品介紹
LQ3A不銹鋼衛生級凸輪式轉子泵（衛生食品級轉子泵）是連泉公司采用先進技術制作的多用途雙向容積泵，產品的專業制造技術、制造精度達到國際先進水平。
該產品采用兩個同步運轉的轉子，轉子由箱體內一對同步齒輪進行傳動，轉子在主、副軸的帶動下，進行同步反方向旋轉，使泵的容積產生變化，從而構成了較高的真空度和排放壓力，特別適合衛生級介質和腐蝕性高粘度介質的輸送。
LQ3A不銹鋼衛生級凸輪式轉子泵的制造標準分衛生級和耐腐蝕型兩大系列；在結構上分高壓高粘度、高壓低粘度兩大類制造。產品的核心部件的密封裝置根據不同介質的不同特性，采用不同的材質和不同的密封形式制造，提高了該產品的專業輸送性能。

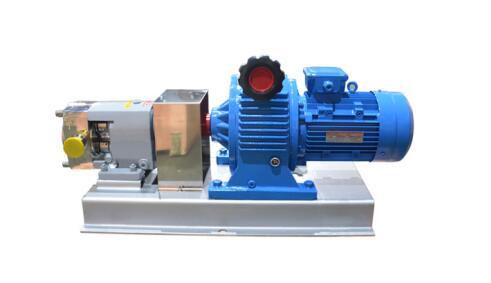

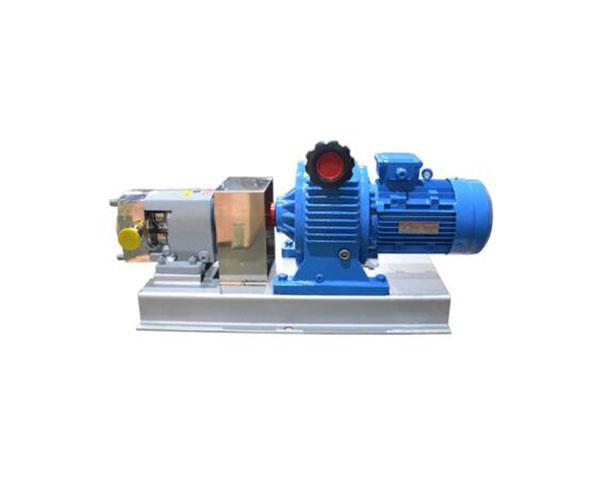

2.產品圖片
3.應用范圍
LQ3A不銹鋼衛生級凸輪式雙轉子泵廣泛應用于石油化工、精細化工、日用化工、制藥、食品、環保、造紙、化纖、涂料、冶金、油田等行業。
4.產品特點
1.LQ3A不銹鋼衛生級轉子泵在設計生產過程當中，對內部的零部件是有要求的，全面都要采用不銹鋼材料進行制作，當然所用的不銹鋼材質要滿足生產的衛生標準，其次是內部的密封件材質要選用無毒橡膠，這樣才能讓泵體內部就有很好的無毒密封性，讓整個泵能夠可靠的運行。
2.LQ3A不銹鋼衛生級轉子泵在設計內部的結構方面采用的是流線結構，這主要是為了避免泵內部在輸送介質的時候?qū)橘|(zhì)造成污染，所以除了采用流線結構以外，轉子泵內部的轉子室當中還應該無死點和非金屬件。
3..LQ3A不銹鋼衛生級轉子泵在輸送介質的時候不會對介質進行任何反應，對介質的品質進行改變。除了這一點之外，轉子泵跟以往的一些泵不太一樣，能夠適用于輸送一些在輸送過程中比較容易起泡沫的介質，當然對于一些泵無法輸送的高粘度、高濃度和一些含有顆粒的介質轉子泵也能對這些介質進行輸送。像一些汽、液、固等三相混合介質，轉子泵也可以進行輸送，總之轉子泵的輸送介質范圍非常廣泛，可以輸送粘度高達1000000CP和含固量達55%的介質。
4.LQ3A不銹鋼衛生級轉子泵跟一些傳統泵采用的機械密封形式不同，轉子泵采用的是外裝式機械密封，所以轉子泵在防泄漏這方面做到了嚴格的保護，在使用泵之后，也能用水直接進行沖洗，還具備了耐高壓和不易磨損等特點。
5.LQ3A不銹鋼衛生級轉子泵特別適合一些遠距離和高阻力的輸送方式，因?yàn)檗D(zhuǎn)子泵整體的體積小，流量大，揚程壓力高。
6.LQ3A不銹鋼衛生級轉子泵因?yàn)閮?nèi)部的葉輪與傳動齒輪都是有一定間隙的，且在設計生產的時候泵腔內各個零部件之間都保證了一定的間隙，所以轉子泵在運轉的時候轉子之間其實是相互不接觸的，不會發出噪音和產生磨損等情況，所以運行的非常穩定可靠，使用壽命也有所增長。
7.LQ3A不銹鋼衛生級轉子泵因?yàn)閮?nèi)部配置了變頻器，所以在運轉過程可以隨意調節流量，還可以當做一般計量泵使用。
8.LQ3A不銹鋼衛生級轉子泵在設計生產過程中內部的結構非常緊湊，所以后續的使用和維護非常方便，運行的成本非常低。

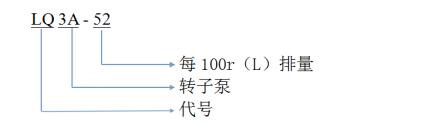

5.型號意義
6.規格參數
|
型號 |
每100r排量 （L） |
建議調速范圍 （rpm） |
對應流量 （L/H） |
電機功率 （kw） |
口徑 （mm） |
|
LQ3A-3 |
3 |
200-500 |
300-800 |
0.55 |
25 |
|
LQ3A-6 |
6 |
200-500 |
650-1600 |
0.75 |
25 |
|
LQ3A-8 |
8 |
200-500 |
850-2160 |
1.5 |
32 |
|
LQ3A-12 |
12 |
200-500 |
1300-3200 |
2.2 |
38 |
|
LQ3A-20 |
20 |
200-500 |
2100-5400 |
3 |
38 |
|
LQ3A-30 |
30 |
200-400 |
3200-6400 |
4 |
42 |
|
LQ3A-36 |
36 |
200-400 |
3800-7600 |
4 |
42 |
|
LQ3A-52 |
52 |
200-400 |
5600-11000 |
5.5 |
50 |
|
LQ3A-66 |
66 |
200-400 |
7100-14000 |
7.5 |
62 |
|
LQ3A-78 |
78 |
200-400 |
9000-18000 |
7.5 |
75 |
|
LQ3A-100 |
100 |
200-400 |
11000-22000 |
11 |
75 |
|
LQ3A-135 |
135 |
200-400 |
15000-30000 |
11 |
90 |
|
LQ3A-160 |
160 |
200-400 |
17000-34000 |
15 |
100 |
|
LQ3A-200 |
200 |
200-400 |
21600-43000 |
18.5 |
125 |
|
LQ3A-300 |
300 |
200-400 |
31600-63000 |
22 |
/ |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.口徑多樣化：快速卡箍接頭、國標法蘭、螺紋式。
3.電機的多樣化：無極調速電機、齒輪減速電機、變頻電機等。
4.泵體多樣化：SS304/316/316L不銹鋼以及保溫夾套或上進下出。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)新泵安裝前，必須清洗干凈容器和管路系統，并在泵的進口前安裝過濾器。
(4)檢查泵的轉動部件是否要卡住磕碰現象，如果泵的運輸過程中產生碰撞，應檢查聯軸器是否同心，并予以調整。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
(6)泵在安裝后，請?jiān)陔姍C(jī)接地標記處，按國家安全接地規定要求進行接地。
8.注意事項
（1）LQ3A不銹鋼衛生級凸輪式雙轉子使用前應向泵內加足儲液，嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。
（3）為確保泵主體及電機不受損壞，請?jiān)诒玫某隹谔幇惭b安全閥，并配備過電流保護裝置。
（4）不能用進口管路的閥門來調節流量，避免產生汽蝕而造成泵的震動。
9.常見問題
（1）流量不足有可能是泵腔或轉子磨損、出口管道堵塞。
（2）電機發熱有可能是電機缺相、壓力或介質粘度太高。
（3）軸承發熱有可能是主軸彎曲或者軸承油室存油不足。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，泵轉速過高等原因。
10.使用需知
（1）LQ3A不銹鋼衛生級凸輪式雙轉子定期通過軸承箱視鏡觀察油位，及時補充，以防軸承磨損。
（2）工作時其粘度、流量、壓力增大容易引起電機超負荷，應經常檢查壓力表、安全閥、過電流保護裝置是否正常。
（3）新泵安裝后一年內應每月清洗過濾器、過濾網，避免堵塞，致使泵不能正常工作。嚴禁使用Y型管道過濾器，因?yàn)閅型管道過濾器有效面積太小，影響介質流速。
（4）有凝固性高粘度介質的輸送，停泵前應將泵內介質稀釋，防止高粘度介質殘留泵內凝固，必要時可用清洗液由泵循環（清洗）幾分鐘
（5）泵如果發生振動和噪音，應停機檢查，排除故障，才能工作。
（7）LQ3A不銹鋼衛生級凸輪式雙轉子更多使用細節請來電咨詢021-62987392.
