1.產品介紹
NYP高粘度內嚙合轉子泵（高粘度轉子泵）是根據石油,化工,涂料,油脂,醫藥,染料,食品等行業的需求,研制開發的新型容積式泵,NYP高粘度泵由于該產品可選用不同的材質和其的結構,因此廣泛應用于不同性質,不同粘度的介質輸送。
適用介質溫度:-10℃ —200℃（NYPO.78和NYP2.3的適用溫度為-10℃ —80℃)。
適用介質粘度:1.0cSt— 300,000cSt(NYPO.78和NYP2.3的適用粘度為1.0cSt—10,000cSt）。

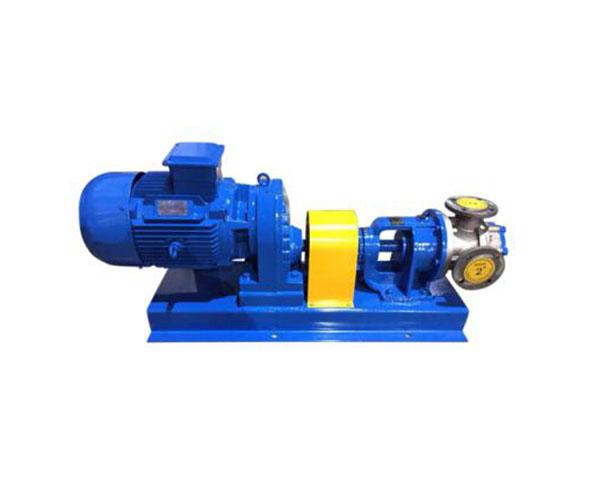

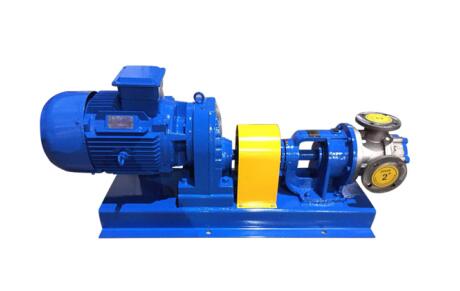

2.產品圖片
3.應用范圍
NYP轉子泵特別適用高粘度稠度介質的輸送.廣泛應用于各種流體的輸送行業,尤其對于處理粘度變化較大,范圍較寬的流體輸送。
塑料聚酯行業：聚酯樹脂，環氧樹脂，硬化劑，異氰酸酯，緩和劑，多元醇樹脂，表面活性劑，樹脂類，聚合體溶劑，合成樹脂，粘結劑，漿糊，塑料，多氯三苯樹脂，丙烯酸樹脂，不飽和聚酯樹脂，醇酸樹脂，苯酚樹脂，三聚氰胺樹脂，聚亞安脂，聚苯乙烯，AS樹脂，ABS樹脂，環氧樹脂，乙烯基醋酸，人造革，聚合體溶劑。
有機硅行業：硅膠，硅油，玻璃膠基料，107膠。
石化化工行業：高粘度流體，瀝青，潤滑油，油脂，白乳膠，添加劑，石油，聚合物，蠟油，松香，纖維，粘膠，膠水，清潔劑，樹脂，香波，硅油，化學流體
油漆涂料行業：染料，油墨，溶劑性涂料，磁性漆，油漆，溶劑，橡膠溶液，水性漆，溶劑漆，丙烯酸涂料，水性涂料。
日化行業：脂肪醇，洗滌劑，剃須膏，洗發精，皂液，面霜，香精，香波。
4.產品特點
（1）NYP轉子泵輸送液體平穩，無脈動，振動小，噪音低.，有很強的自吸性能。
（2）具有體積小、重量輕、壽命長等優點。
（3）可配安全閥，當泵或管路系統超壓時，安全閥打開，形成內部回流，保證系統安全。
（4）可以根據粘度的需要,無需拆泵即可調節齒輪間隙,達到泵在不同黏度下的工藝要求。
（5）特別適用高粘度稠度介質的輸送。

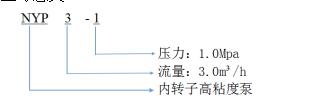

5.型號意義
6.規格參數
|
型號 |
通徑 （mm） |
理論排量 L/100rev |
粘度 cst |
轉速 r/min |
壓差（MPa） |
聯接形式 |
|||
|
0.4 |
0.6 |
0.8 |
1.0 |
||||||
|
軸功率 流量（L/min） |
|||||||||
|
NYP0.78 |
15 |
0.78 |
20 |
1390 |
0.17/9.3 |
0.23/9.0 |
0.28/8.8 |
0.32/8.6 |
G1/2‘’ |
|
60 |
1390 |
0.18/9.5 |
0.24/9.2 |
0.28/9.0 |
0.33/8.9 |
||||
|
200 |
1390 |
0.31/10.4 |
0.35/10.2 |
0.39/10.0 |
0.43/9.9 |
||||
|
600 |
1390 |
0.39/10.4 |
0.44/10.3 |
0.48/10.3 |
0.52/10.2 |
||||
|
2000 |
910 |
0.23/6.8 |
0.27/6.8 |
0.30/6.8 |
0.33/6.7 |
||||
|
6000 |
720 |
0.24/5.4 |
0.31/6.1 |
0.30/6.8 |
0.40/6.8 |
||||
|
NYP2.3 |
25 |
2.3 |
20 |
1400 |
0.38/28.4 |
0.49/27.5 |
|
|
G1‘’ |
|
60 |
1400 |
0.59/29.2 |
0.65/28.8 |
|
|
||||
|
200 |
1400 |
0.61/30.0 |
0.72/29.6 |
|
|
||||
|
600 |
1400 |
0.92/31.9 |
0.96/31.7 |
|
|
||||
|
2000 |
910 |
0.61/19.9 |
0.68/19.7 |
|
|
||||
|
6000 |
720 |
0.77/16.32 |
0.83/16.2 |
|
|
||||
|
NYP3.6 |
40 |
3.6 |
20 |
1450 |
0.69/46.7 |
0.94/45.9 |
1.18/45 |
1.44/43.4 |
法蘭 |
|
60 |
1450 |
0.81/47.5 |
1.09/46.7 |
1.37/45.9 |
1.57/44.7 |
||||
|
200 |
1450 |
1.06/49.7 |
1.31/49.2 |
1.56/48.8 |
1.79/47.3 |
||||
|
600 |
1450 |
1.45/49.9 |
1.61/49.6 |
1.77/49.3 |
1.93/49 |
||||
|
2000 |
960 |
1.28/34.3 |
1.41/33.8 |
1.54/33.7 |
1.65/33.6 |
||||
|
6000 |
640 |
1.08/23.0 |
1.18/22.9 |
1.28/22.9 |
1.37/22.8 |
||||
|
20000 |
583 |
1.22/20.5 |
1.24/20.4 |
1.25/20.4 |
1.38/20.3 |
||||
|
60000 |
455 |
0.84/16.3 |
0.91/16.2 |
0.98/16.1 |
1.01/16 |
||||
|
NYP7.0 |
40 |
7.0 |
20 |
1450 |
1.36/98.1 |
1.8/96 |
2.0/94.7 |
2.4/93 |
螺紋 |
|
60 |
1450 |
1.45/99 |
1.9/97 |
2.2/96.4 |
2.6/95 |
||||
|
200 |
1450 |
1.62/99.8 |
2.0/98 |
2.3/97.5 |
2.7/97 |
||||
|
600 |
960 |
1.4/62 |
1.6/65 |
1.8/44 |
2.0/64 |
||||
|
2000 |
960 |
1.8/67 |
2.0/66 |
2.3/65 |
2.6/65 |
||||
|
6000 |
640 |
1.5/44.5 |
1.7/44 |
1.8/44 |
2.0/44 |
||||
|
20000 |
593 |
1.6/40.5 |
1.9/40 |
2.1/40 |
2.2/40 |
||||
|
60000 |
455 |
1.46/31.5 |
1.8/31 |
1.9/31 |
2.0/31 |
||||
|
NYP24 |
50 |
24 |
20 |
720 |
1.8/165 |
2.3/161 |
2.8/158 |
3.4/155 |
法蘭 |
|
60 |
720 |
2.0/166 |
2.6/164 |
3.1/162 |
3.7/158 |
||||
|
200 |
610 |
1.9/143 |
2.5/141 |
3.0/139 |
3.5/136 |
||||
|
600 |
541 |
2.1/127 |
2.6/125 |
3.0/124 |
3.5/122 |
||||
|
2000 |
475 |
2.2/112 |
2.6/111 |
2.9/110 |
3.4/109 |
||||
|
6000 |
357 |
2.0/85 |
2.3/84 |
2.6/83 |
2.9/83 |
||||
|
20000 |
303 |
1.9/72 |
2.2/72 |
2.4/72 |
2.6/71 |
||||
|
60000 |
228 |
1.6/54 |
1.8/54 |
2.0/54 |
2.3/54 |
||||
|
NYP52 |
50 |
52 |
20 |
720 |
4.3/362 |
5.8/355 |
6.9/348 |
8.1/340 |
螺紋 |
|
60 |
720 |
4.7/364 |
6.2/358 |
7.3/352 |
7.5/346 |
||||
|
200 |
610 |
4.6/309 |
5.9/304 |
6.9/300 |
8.0/294 |
||||
|
600 |
541 |
4.9/275 |
6.0/271 |
6.8/268 |
7.8/264 |
||||
|
2000 |
475 |
5.0/243 |
5.9/238 |
6.6/237 |
7.6/235 |
||||
|
6000 |
357 |
4.1/184 |
4.9/182 |
5.3/181 |
6.2/180 |
||||
|
20000 |
303 |
3.8/157 |
4.6/156 |
5.1/155 |
5.6/155 |
||||
|
60000 |
228 |
3.1/119 |
3.7/118 |
4.0/188 |
4.5/118 |
||||
|
NYP80 |
80 |
80 |
20 |
615 |
5.2/471 |
6.9/461 |
8.5/451 |
10.0/433 |
法蘭 |
|
60 |
615 |
5.5/474 |
7.2/465 |
8.8/457 |
10.5/448 |
||||
|
200 |
544 |
5.7/421 |
7.2/414 |
8.6/408 |
10.1/401 |
||||
|
600 |
479 |
6.0/372 |
7.3/367 |
8.5/362 |
9.8/356 |
||||
|
2000 |
417 |
6.5/326 |
7.7/322 |
8.9/319 |
10.1/315 |
||||
|
6000 |
305 |
5.6/239 |
6.6/237 |
7.5/326 |
8.4/233 |
||||
|
20000 |
228 |
5.5/180 |
6.4/179 |
6.9/178 |
7.7/177 |
||||
|
60000 |
188 |
5.5/149 |
6.1/149 |
6.7/149 |
7.2/148 |
||||
|
NYP111 |
80 |
111.4 |
20 |
615 |
6.7/660 |
9.2/647 |
11.2/634 |
13.6/622 |
法蘭 |
|
60 |
615 |
6.9/664 |
9.4/652 |
11.5/642 |
13.9/631 |
||||
|
200 |
544 |
7.1/589 |
9.3/580 |
11.0/573 |
13.2/563 |
||||
|
600 |
479 |
7.3/521 |
9.5/514 |
11.1/508 |
13.1/502 |
||||
|
2000 |
417 |
7.7/455 |
9.7/450 |
11.0/447 |
12.7/442 |
||||
|
6000 |
305 |
6.9/335 |
8.4/332 |
9.4/331 |
10.6/328 |
||||
|
20000 |
228 |
6.3/251 |
7.5/250 |
8.2/249 |
9.2/248 |
||||
|
60000 |
188 |
6.2/209 |
7.1/208 |
7.6/208 |
8.5/207 |
||||
|
NYP160 |
100 |
160 |
20 |
600 |
8.9/930 |
12.1/916 |
15.3/902 |
17.5/888 |
法蘭 |
|
60 |
600 |
9.4/935 |
12.6/922 |
15.8/910 |
19.0/898 |
||||
|
200 |
550 |
12.3/866 |
15.3/859 |
18.3/852 |
21.3/845 |
||||
|
600 |
480 |
10.2/754 |
12.8/747 |
15.4/740 |
18.0/737 |
||||
|
2000 |
355 |
9.1/560 |
11.1/556 |
13/552 |
15.1/548 |
||||
|
6000 |
319 |
10.0/505 |
11.7/502 |
13.5/500 |
15.2/497 |
||||
|
NYP220 |
125 |
220 |
20 |
430 |
8.8/902 |
11.9/880 |
15.0/858 |
18.0/836 |
法蘭 |
|
60 |
430 |
9.0/909 |
12.0/890 |
15.0/871 |
18.0/852 |
||||
|
200 |
355 |
8.5/753 |
11.1/739 |
13.7/726 |
16.3/713 |
||||
|
600 |
320 |
9.4/682 |
11.8/671 |
14.1/660 |
16.5/649 |
||||
|
2000 |
254 |
9.1/544 |
11.0/537 |
13.0/530 |
15.1/523 |
||||
|
6000 |
244 |
10.1/483 |
11.9/478 |
13.6/473 |
15.4/468 |
||||
|
20000 |
160 |
9.1/347 |
10.5/345 |
11.9/343 |
13.3/341 |
||||
|
60000 |
117 |
8.4/256 |
9.4/255 |
10.4/254 |
11.4/253 |
||||
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)NYP轉子泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)新泵安裝前，必須清洗干凈容器和管路系統，并在泵的進口前安裝過濾器。
(4)檢查泵的轉動部件是否要卡住磕碰現象，如果泵的運輸過程中產生碰撞，應檢查聯軸器是否同心，并予以調整。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
(6)泵在安裝后，請?jiān)陔姍C(jī)接地標記處，按國家安全接地規定要求進行接地。
8.注意事項
（1）NYP高粘度內嚙合轉子泵嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。
（3）需加熱時:通過熱蒸汽,導熱油等各種熱媒通入夾套腔即可進行保溫。
(4) 需冷卻時:通過各種冷卻液,可以保持泵體的恒溫.
（2）不能用進口管路的閥門來調節流量，避免產生汽蝕而造成泵的震動。
9.常見問題
（1）流量不足有可能是泵腔或轉子磨損、出口管道堵塞。
（2）電機發熱有可能是電機缺相、壓力或介質粘度太高。
（3）雜音震動有可能是管路支撐不穩，液體混有氣體，泵轉速過高等原因。
10.使用需知
（2）NYP高粘度內嚙合轉子泵工作時其粘度、流量、壓力增大容易引起電機超負荷，應經常檢查壓力表、安全閥、過電流保護裝置是否正常。
（3）新泵安裝后一年內應每月清洗過濾器、過濾網，避免堵塞，致使泵不能正常工作。嚴禁使用Y型管道過濾器，因?yàn)閅型管道過濾器有效面積太小，影響介質流速。
（4）有凝固性高粘度介質的輸送，停泵前應將泵內介質稀釋，防止高粘度介質殘留泵內凝固，必要時可用清洗液由泵循環（清洗）幾分鐘
（5）泵如果發生振動和噪音，應停機檢查，排除故障，才能工作。
（7）NYP高粘度內嚙合轉子泵更多使用細節請來電咨詢021-62987392.
