1.產品介紹
NL系列污水泥漿泵系單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。NL型泥漿泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作?？倷C(jī)長度備有各種規格,以便使用單位根據用途因地制宜地選用。

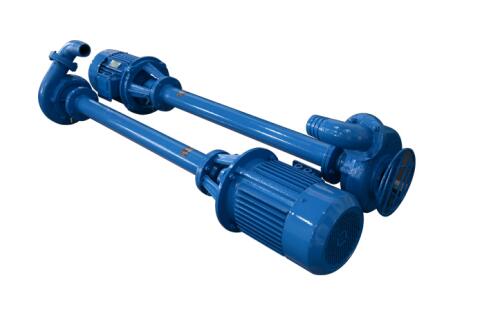

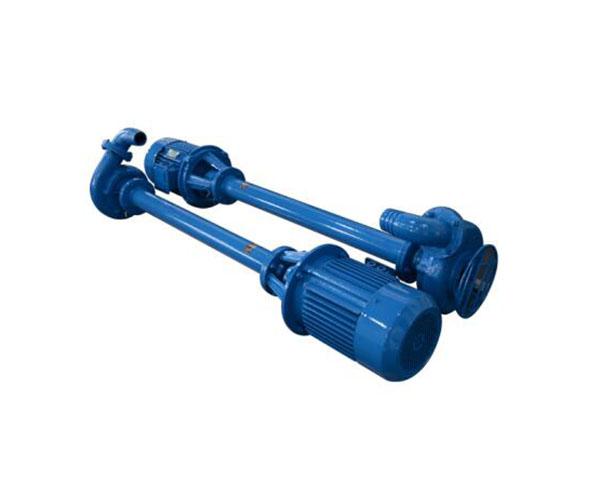

2.產品圖片
3.應用范圍
（1）NL泥漿泵多用液下泵系單級單吸離心泵，使用于礦山、造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃漿稠液、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體。
（2）若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，以下工程。
（3）養魚用作帶水清塘、魚池增氧等。
4.產品特點
（1）設備價格便宜，安裝方便，使用溫度：-15℃-60℃，流量：8-150m3/h揚程：8-25m。
（2）采用可鍛鑄鐵、所以強度高、耐腐蝕、加工方便、通過性好、效率高。

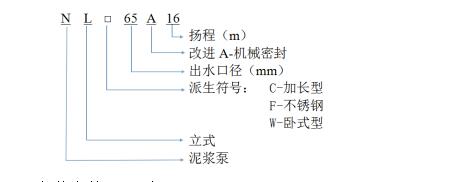

5.型號意義
6.規格參數
|
型號 |
轉速n （r/min） |
流量Q （m3/h） |
揚程H （m） |
效率η （%） |
電機功率
（kw）
|
|
NL50-8 NL50A-8 |
1430 |
20-30 |
8-9 |
42 |
1.5 |
|
NL50-12 NL50A-12 |
1430 |
25-38 |
12-14 |
41 |
3 |
|
NL65-16 NL65A-16 |
1430 |
50-60 |
15-18 |
42 |
5.5 |
|
NL76-9 NL76A-9 |
1430 |
50-70 |
9-10 |
59 |
3 |
|
NL80-12 NL80A-12 |
1430 |
80-120 |
11-13 |
56 |
7.5 |
|
NL100-16 NL100A-16 |
1430 |
80-100 |
15-17 |
61 |
15 |
|
NL150-12 NL150A-12 |
1430 |
100-150 |
11-13 |
66 |
18.5 |
|
NL150-16 NL150A-16 |
1430 |
120-180 |
15-20 |
65 |
22 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
（1）泥漿泵要安裝并固定在穩定的基礎上
（2）只要液體高于泵體，即可不灌液而啟動送液。
（3）安裝之前需要確認泵葉輪是否有雜質堵塞。
8.注意事項
（1）泥漿泵使用前應向儲存罐內加足儲液，嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。確定好后再進行安裝。
（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。
9.常見問題
（1）泥漿泵不出水有可能是電機方向轉反。
（2）泥漿泵流量不足有可能是管道、泵流道葉輪部分堵塞， 閥門開度不足等。
（3）泥漿泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）泥漿泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。
（2）檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。
（3）訂貨之前需要根據實際工況訂購合理的液下長度。
（4）泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。
（5）檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
（6）起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。
（7）經常檢查泵和電機的情況.軸承溫升不應超過75℃。
（8）NL系列污水泥漿泵更多使用細節請來電咨詢021-62987392。
