1.產品介紹
ISGB型便拆式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式泵特別是在整體結構上進行大膽突破設計，采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處：葉輪、泵體采用現代最優秀水力模型設計制造，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決了原立式泵加長軸電機配套更換難的問題：同時100%的便拆結構解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
2.產品圖片
3.應用范圍
ISGB型便拆式管道離心泵:主要用于工業、鍋爐系統輸送、城市高層建筑給水，消防管道增壓，暖通空調冷熱水循環，遠距離輸水以及生產工藝循環增壓輸送。TTHB型便拆式單級化工泵:適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送及城市采暖系統供熱用泵。
4.產品特點
1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體連接，同心高度、加工精度高，占地面積大大減少，縮減了建筑投資。
2、底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式離心泵新的美感。
3、可拆卸爪型彈性聯軸器，使泵啟動無振動、無噪音，旋轉部件還可以設有可靠的安全防護罩，安全性極好。
4、軸承采用國際著名品牌精密軸承，精度高、可靠性好壽命長。

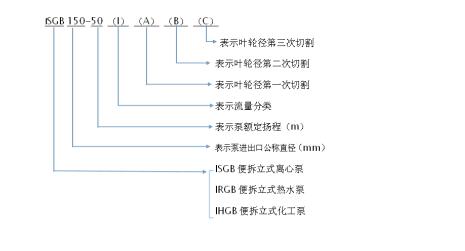

5.型號意義
6.規格參數
| 型號 | 流量Q |
揚程H （m） |
效率η （%） |
轉速N （r/min） |
電機功率 （KW） |
必需汽蝕余量 （m） |
|
| （m3/h） | （L/S） | ||||||
| 40-10 | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 |
| 40-12.5 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 |
| 40-16 | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 |
| 40-20 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 |
| 40-24 | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 |
| 40-28 | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 |
| 40-32 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 |
| 40-36 | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 |
| 40-44 | 5.9 | 1.64 | 44 | 31 | 2900 | 3.0 | 2.3 |
| 40-50 | 6.3 | 1.75 | 50 | 33 | 2900 | 4.0 | 2.3 |
| 40-60 | 5.5 | 1.53 | 60 | 27 | 2900 | 4.0 | 2.3 |
| 40-70 | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 |
| 40-80 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 |
| 40-10(I) | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
| 40-12.5(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
| 40-16(I) | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
| 40-20(I) | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
| 40-24(I) | 10.4 | 2.89 | 24 | 50 | 2900 | 1.5 | 2.3 |
| 40-28(I) | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
| 40-32(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 2.3 |
| 40-36(I) | 10.6 | 2.94 | 36 | 44 | 2900 | 3.0 | 2.3 |
| 40-44(I) | 11.7 | 3.25 | 44 | 46 | 2900 | 4.0 | 2.3 |
| 40-50(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
| 40-60(I) | 10.8 | 3 | 60 | 37 | 2900 | 7.5 | 2.3 |
| 40-70(I) | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
| 40-80(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
| 50-10 | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
| 50-12.5 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
| 50-16 | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
| 50-20 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
| 50-28 | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
| 50-32 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 |
| 50-38 | 10.6 | 2.94 | 38 | 44 | 2900 | 3 | 2.3 |
| 50-44 | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 |
| 50-50 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
| 50-60 | 10.8 | 3 | 60 | 37 | 2900 | 7.5 | 2.3 |
| 50-70 | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
| 50-80 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
| 50-10(I) | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
注：1.由于篇幅過長，更多參數及具體選型請來電咨詢021-62987392。
7.安裝方式
(1)便拆式管道泵安裝時管路重量不應加在水泵上，以免使泵變形影響運行性能和壽命。
(2)最好在泵的二側及基礎與泵體之間安裝抗震固定件，將泵可能產生的噪聲減至最小。
（3） 泵與電機是整體結構，安裝時無需找正，所以安裝時十分方便。
（4）在泵的入口建議安裝過濾網，防止堵塞。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）便拆式管道泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
（2）第一次開機前撥動泵軸、葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。
（3）嚴禁機械密封在干磨情況下工作。
（4）起動泵時，通過旋松泵頭上的排氣螺釘讓泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
9.常見問題
（1）水泵不吸水，有可能是注入水泵的水不夠，
（2）水泵流量不足有可能是水泵淤塞，密封環摩擦過多，轉速不足
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。
（2）禁止泵在汽蝕狀態下長期運行。
（3）禁止泵在大流量運行時，電機超電流長期運行。
（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。
（7）ISGB便拆式管道離心泵更多使用細節請來電咨詢021-62987392.
