1.產品介紹
ZW系列自吸式無堵塞排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可像一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。
2.產品圖片
3.應用范圍
ZW自吸排污泵主要適用于輸送工業廢水和城市生活污水，它的最大優點是具有較強的自吸能力，吸入管路無需裝底閥，能輸送含有較大固體顆粒和含有纖維材料及多種雜質的污水，含固量≤35%不易堵塞。除適用輸送污水外，還適用作疏水泵，紙漿泵，過濾沖洗冷凝循環泵，灌溉用泵等，廣泛應用于礦山、建筑工地、醫院、賓館、污水處理等場合。適用于介質溫度0~150 ℃。該系列無堵塞污水泵分普通型和耐腐型兩種，普通型材質為A3，耐腐型材質有304、316、316L等，不同的材質供不同的場合使用。
4.產品特點
ZW自吸排污泵于國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點。在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

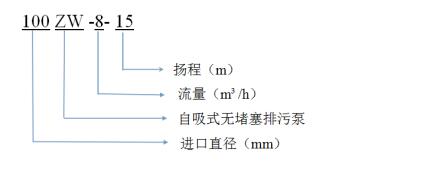

5.型號意義
6.規格參數
|
型號 |
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
功率 (KW) |
|
25ZW-8-15 |
25 |
8 |
15 |
2900 |
2.2 |
|
32ZW-10-20 |
32 |
10 |
20 |
2900 |
2.2 |
|
40ZW-20-15 |
40 |
20 |
15 |
2900 |
2.2 |
|
40ZW-10-20 |
40 |
10 |
20 |
2900 |
2.2 |
|
40ZW-15-30 |
40 |
15 |
30 |
2900 |
3 |
|
50ZW-10-20 |
50 |
10 |
20 |
2900 |
2.2 |
|
50ZW-20-12 |
50 |
20 |
12 |
2900 |
2.2 |
|
50ZW-15-30 |
50 |
15 |
30 |
2900 |
3 |
|
65ZW-30-18 |
65 |
30 |
18 |
1450 |
4 |
|
65ZW-25-30 |
65 |
25 |
30 |
2900 |
5.5 |
|
65ZW-25-40 |
65 |
25 |
40 |
2900 |
7.5 |
|
65ZW-40-25 |
65 |
40 |
25 |
2900 |
7.5 |
|
65ZW-65-25 |
65 |
65 |
25 |
2900 |
7.5 |
|
80ZW-40-16 |
80 |
40 |
16 |
1450 |
4 |
|
80ZW-40-25 |
80 |
40 |
25 |
2900 |
7.5 |
|
80ZW-65-25 |
80 |
65 |
25 |
2900 |
7.5 |
|
80ZW-80-35 |
80 |
80 |
35 |
2900 |
15 |
|
80ZW-50-60 |
80 |
50 |
60 |
2900 |
22 |
|
100ZW-100-15 |
100 |
100 |
15 |
1450 |
7.5 |
|
100ZW-80-20 |
100 |
80 |
20 |
1450 |
7.5 |
|
100ZW-100-20 |
100 |
100 |
20 |
1450 |
11 |
|
100ZW-100-30 |
100 |
100 |
30 |
2900 |
22 |
|
100ZW-80-45 |
100 |
80 |
45 |
2900 |
30 |
|
100ZW-80-80 |
100 |
80 |
80 |
2900 |
45 |
|
125ZW-120-20 |
125 |
120 |
20 |
1450 |
15 |
|
150ZW-180-14 |
150 |
180 |
14 |
1450 |
15 |
|
150ZW-180-20 |
150 |
180 |
20 |
1450 |
15 |
|
150ZW-180-30 |
150 |
180 |
30 |
1450 |
37 |
|
150ZW-180-38 |
150 |
180 |
38 |
1450 |
55 |
|
200ZW-280-14 |
200 |
280 |
14 |
1450 |
22 |
|
200ZW-280-20 |
200 |
280 |
20 |
1450 |
37 |
|
250ZW-420-20 |
250 |
420 |
20 |
1450 |
55 |
|
300ZW-800-14 |
300 |
800 |
14 |
1450 |
55 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
（1）ZW自吸排污泵與電動機直聯傳動時，應注意泵軸與電動機輸出的同軸度；泵安裝的準確與否對泵的運行平穩性和使用壽命有較大的影響，因此必須仔細認真地安裝和校正。
（2）泵聯軸器必須用螺母緊固好，并鎖緊螺母，謹防螺母松動，否則易引起葉輪竄動，造成機械故障。
（3）為使泵體內能夠保持一定的儲存液，以達到較好的自吸能力和防止機械密封的干磨擦，必須使泵的進口高于泵軸中心線。
8.注意事項
（1）吸入管路越短越好，最長不超過10M。自吸高度不能超過規定值4.5M。
（2）此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
（3）自吸泵第一次使用，仍需將泵腔灌滿水。
（4）常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
（5）此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
9.常見問題
（1）水泵不出水有可能是吸入管漏氣或者吸入管太高
（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。
（2）用手轉動聯軸器是否有卡帶或異聲等現象？
（3）打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
（4）接上電源試轉一下，從電機端往泵頭方向看，為順時針轉向。(嚴禁反轉)
（5）開機工作，觀察否運行是否正常？若有異?，F(xiàn)象，應找出原因，加以排除。
（6）ZW系列自吸式無堵塞排污泵更多使用細節請來電咨詢0577-67981666.
