1.產品介紹
YSB型電動抽液泵（油桶泵、插桶泵）是各項技術指標均能達到樣機水平，并在樣機基本上開發了不同的使用場合不同抽吸液體的系列產品，該泵為輕便型管式軸流泵，據有高效率，使用、維修方便等特點。

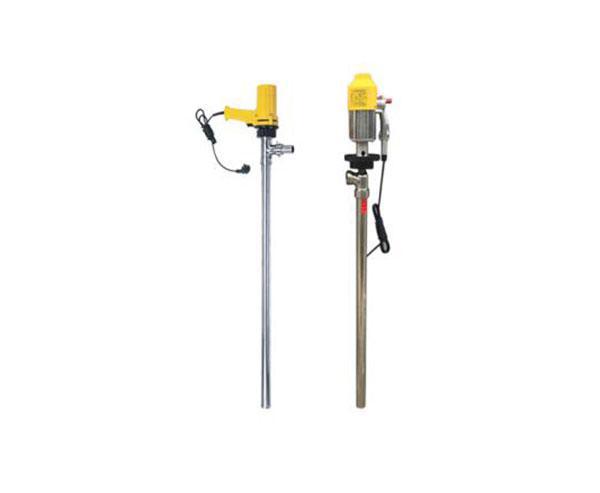

2.產品圖片
3.應用范圍
YSB型電動抽液泵（抽液泵）使用于石油化工、精細化工、商店、航運、農村、抽吸不同液體。如在易燃易爆場合使用，可選用本廠生產的防爆型電動抽液泵。使用防爆型電動抽液泵時應按GB38361-2<爆炸環境用防爆電氣設備>有關規定并正確使用防爆插頭插座。本系列產品使用于符合GB/325-1991標準的鋼桶和插入口大于Ф55MM其它容器的液體抽送。
4.產品特點
（1）YSB插桶泵適用于絕大部分低粘度到中等粘度液體的輸送。
（2）高性能雙吸式葉輪同時滿足更高的揚程和流量。
（3）根據輸送的液體性質，可以選用鋁合金、優質304不銹鋼、316L不銹鋼、PP塑料、RPP增強聚丙烯、PVDF、PTFE等。
（4）具有安全可靠、結構合理、工藝先進、高效、維修方便等特點。
5.規格參數
|
型號 |
流量
（L/min）
|
揚程 （m） |
功率
（kw）
|
轉速 （r/min） |
泵管材質 |
葉輪、接口材質 |
進出口徑 （mm） |
重量 （kg） |
備注 |
|
SB-1 |
130 |
7.5 |
1.1 |
10000 |
不銹鋼（SS304） |
塑料 |
50/25 |
7.8 |
高速普通電機 |
|
SB-1-2 |
130 |
7.5 |
1.1 |
10000 |
不銹鋼（SS304） |
不銹鋼（SS304） |
50/25 |
8 |
高速普通電機 |
|
SB-2 |
130 |
7.5 |
11 |
10000 |
鋁合金（AL） |
塑料（PP） |
50/25 |
5.5 |
高速普通電機 |
|
SB-2-1 |
110 |
7.5 |
0.88 |
10000 |
鋁合金（AL） |
塑料（PP） |
50/25 |
5.3 |
高速普通電機 |
|
SB-1-1 |
110 |
7.5 |
0.88 |
10000 |
不銹鋼（SS304） |
塑料（PP） |
50/25 |
7.5 |
高速普通電機 |
|
SB-1-3 |
110 |
7.5 |
0.88 |
10000 |
不銹鋼（SS304） |
不銹鋼（SS304） |
50/25 |
7.8 |
高速普通電機 |
|
SB-3 |
150 |
10 |
0.88 |
12000 |
不銹鋼（SS304） |
塑料（PP）、銅 |
50/25 |
9 |
高速防爆電機 |
|
SB-3-1 |
150 |
10 |
0.88 |
12000 |
不銹鋼（SS304） |
不銹鋼（SS304）、銅 |
50/25 |
9.5 |
高速防爆電機 |
|
HD-EX2-V+HD-SS316L-1000(SB-3-316L) |
198/HP120 |
12/HP30 |
0.88 |
12000 |
不銹鋼（SS316L） |
PVDF、316L |
42/25 |
10 |
高速防爆電機 |
|
HD-EX2-V+PPHT-1000(SB-3-RPP) |
198/HP120 |
12/HP30 |
0.88 |
12000 |
PPHT |
PVDF、PP |
42/25 |
8 |
高速防爆電機 |
|
SB-5-SS-1 |
20 |
3 |
0.12 |
5600 |
最大粘度：150CP |
5.8 |
無刷電機 |
||
|
SB-6 |
100 |
7 |
0.55 |
8000 |
不銹鋼（SS304） |
不銹鋼(SS304) |
42/25 |
5.7 |
高速普通電機 |
|
SB-4 |
150 |
10 |
0.88 |
12000 |
鋁合金（AL） |
塑料（PP） |
50/25 |
5.7 |
高速防爆電機 |
|
SB-5-PP-1 |
20 |
3 |
0.12 |
5600 |
最大粘度：150CP |
5.1 |
無刷電機 |
||
|
SB-7 |
100 |
7 |
0.55 |
8000 |
不銹鋼（SS304） |
塑料（PP） |
42/25 |
5.5 |
高速普通電機 |
|
SB-8 |
100 |
7 |
0.55 |
8000 |
鋁合金（AL） |
塑料（PP） |
42/25 |
3.8 |
高速普通電機 |
|
SB-550W+HD-SS304-1000-HP |
70 |
22 |
0.55 |
8000 |
不銹鋼（SS304） |
PVDF、不銹鋼 |
42/25 |
6 |
高揚程 |
|
SB-550W+HD-AL-1000HP |
70 |
22 |
0.55 |
8000 |
鋁合金(AL) |
PVDF、PP |
42/25 |
4 |
高揚程 |
|
HD-EX2-V+HD-PVDF-1000 |
198/HP120 |
12/HP30 |
0.88 |
12000 |
PVDF |
PVDF |
42/25 |
8 |
高速防爆電機 |
|
JK-3B |
40 |
3 |
0.12 |
2850 |
鋁合金（AL）（含接口） |
塑料（PP） |
55/20 |
3 |
普通電機 |
|
SB-550W+HD-PPHT-1000HP |
70 |
22 |
0.55 |
8000 |
塑料（PPHT） |
PVDF、PP |
42/25 |
4 |
高揚程 |
|
SB-550W+HD-PVDF-1000HP |
70 |
22 |
0.55 |
8000 |
PVDF |
PVDF |
42/25 |
4 |
高揚程 |
|
JK-3BP |
40 |
3 |
0.12 |
2850 |
不銹鋼（SS304）（含接口） |
塑料（PP） |
55/20 |
6 |
普通電機 |
|
JK-3BPG |
40-60 |
6 |
0.18 |
2850 |
不銹鋼（SS304）（含接口） |
塑料（PP） |
55/20 |
7 |
普通電機 |
|
YBYB-40 |
40 |
3 |
0.12 |
2850 |
鋁合金（AL）（含接口） |
塑料（PP） |
55/20 |
7 |
隔爆電機 |
|
YBYB-40G |
40-60 |
6 |
0.18 |
2850 |
鋁合金（AL）（含接口） |
塑料（PP） |
55/20 |
7.5 |
隔爆電機 |
|
YBYB-40P |
40 |
3 |
0.12 |
2850 |
不銹鋼（SS304）（含接口） |
塑料（PP） |
55/20 |
8 |
隔爆電機 |
|
YBYB-40PG |
40-60 |
6 |
0.18 |
2850 |
不銹鋼（SS304）（含接口） |
塑料（PP） |
55/20 |
9.5 |
隔爆電機 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
6.安裝方式
（1）YSB插桶泵要安裝并固定在穩定的基礎上
（2）只要液體高于泵體，即可不灌液而啟動送液。
（3）避開電線裝設在水、油的場所，使用泵時切勿有損電線
（4）避免油、水與電機開關等電器部分接觸。
7.注意事項
（1）本產品電壓范圍內額定值百分之十上下即可。
（2）禁止使用的場所：在特殊環境如濕、風雪以及腐蝕性氣體場所不能使用。
（3）勿濫用電源線，不得將電源線任意接長或調換，不能拽拉電源線及令其擦破、割破和軋壞等現象。
8.常見問題
（1）YSB插桶泵接電后不運轉有可能是定子線圈斷路、開關接觸不良等原因。
（2）電機旋轉而轉軸不轉有可能是聯軸器損壞或者轉軸螺紋處折斷。
（3）換向器上產生損壞或大火花有可能是電樞斷路。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
9.使用需知
（1）全新或長期擱置不用的電動抽液泵，開箱后用500伏兆歐表測量所有帶電零件與可能觸及的金屬零件之間絕緣電阻，在接近工作溫度時應不低于7兆歐。
（2）使用前，須檢查各接線柱是否牢固，接地線必須可靠牢固。
（3）檢查電源電壓是否與額定電壓相符，不能超過或低于額定電壓10%的電源上使用。
（4）使用本泵時，切勿有損電線，避免水、油進入電機、開關、電器部位。
（5）禁止在含有易燃和腐蝕性氣體條件下工作，以保證安全生產及各電氣原件的正常工作。
（6）使用中如發現有異常雜音時，應立即停機，檢查原因，直至設法排除后方可繼續使用。
（7）本泵不宜空運轉，使用時吸液完畢立即停泵，因本泵電機空載速可達10000轉/分立左右，否則將會磨壞，萬向節葉輪，嚴重時會損壞泵管。
（8）調換電刷：電刷磨損到不能使用時應立即調換，否則會損壞換向器，嚴重會燒壞電機。
（9）電動抽液泵應定期檢查，不般至少三個月檢查一次，經常使用的應每月檢修一次，檢修時應該全部拆開，消除內部積塵、油污。如果換向器上積碳過多可用酒精擦洗換向器表面。如有損壞零件，應調換相同零件。
（10）不用時請放置在干燥、清潔沒有腐蝕性氣體的環境中。
隨機備件：1、電刷一付2、萬向節一套3、葉輪一只
（11）YSB系列電動抽液泵（插桶泵）更多使用細節請來電咨詢021-62987392。
