1.產品介紹
LQ3G型三螺桿泵（又稱保溫型瀝青泵、高粘度泵）是按照國家標準GB/T10886-2002設計與生產。該泵是一種容積式泵，利用螺桿嚙合原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合腔內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。

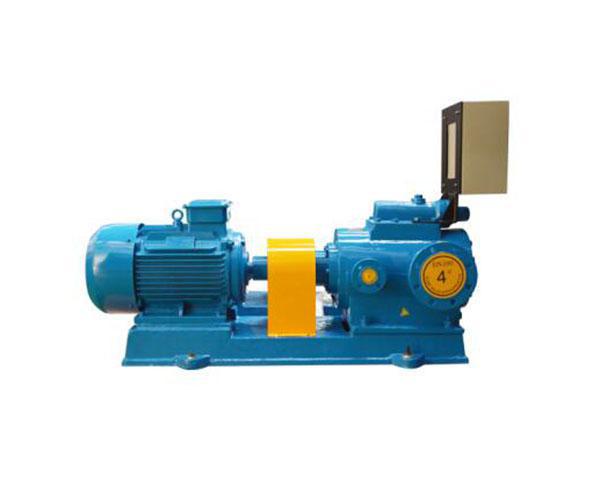

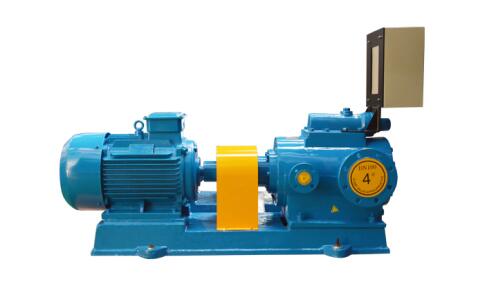

2.產品圖片
3.應用范圍
（1）三螺桿泵廣泛應用于樹脂、石油、化纖、冶金、機械、電力、機床、皮革、船舶、玻璃、公路等各行各業。
（2）三螺桿泵適用于輸送燃料油、潤滑油、液壓油、原油、瀝青、樹脂及其它類似油的潤滑油和潤滑性液體。
（3）三螺桿泵在工業領域中作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵，在輸油系統中作輸送及加油泵。
4.產品特點
（1）LQ3G型保溫三螺桿泵能輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0-760mm2/s(1.2-100oE),高粘度介質可通過加溫降粘后輸送。其溫度不超過350℃。
（2）我公司生產的LQ3G保溫螺桿泵（保溫型瀝青泵）具有輸送高粘度和高溫潤滑性液體的優點。常用于瀝青重燃油、重齒輪油等介質的輸送。熱載體可以是蒸汽、熱油和熱水，冷載體可以是氣體和液體。
（3）LQ3G保溫三螺桿泵還具有介質為直線連續輸送，無攪拌，無脈動；震動小，噪音低；高壓力，效率高；結構簡單，拆裝方便；磨損輕微，壽命長等特點。

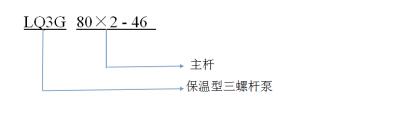

5.型號意義
6.規格參數
|
型號 |
流量 (m3/h) |
壓力 （mpa） |
口徑 (mm) |
功率 (KW) |
轉速 (r/min) |
|
45*2-46 |
6 |
0.6 |
40 |
2.2 |
1450 |
|
45*2-46 |
6 |
1 |
40 |
3 |
1450 |
|
54*2-46 |
8 |
1 |
50 |
3 |
960 |
|
54*2-46 |
14 |
0.6 |
50 |
4 |
1450 |
|
54*2-46 |
14 |
1 |
50 |
5.5 |
1450 |
|
80*2-46 |
25 |
0.6 |
80/65 |
7.5 |
1450 |
|
80*2-46 |
25 |
1 |
80/65 |
11 |
1450 |
|
90*2-46 |
52.5 |
0.6 |
100 |
15 |
1450 |
|
90*2-46 |
52.5 |
1 |
100 |
18.5 |
1450 |
|
100*2-46 |
72 |
0.6 |
125 |
18.5 |
1450 |
|
100*2-46 |
72 |
1 |
125 |
22 |
1450 |
|
110*2-46 |
96.7 |
0.6 |
150 |
30 |
1450 |
|
110*2-46 |
96.7 |
1 |
150 |
45 |
1450 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
（1）所有的管道，閘閥，閥等都應在安裝前沖洗干凈，否則安裝中殘留物如：悍渣，鋼粒，螺母，螺釘?shù)葘?huì)嚴重?fù)p壞泵的內部元件。
（2）泵底腳必須平穩地安裝在地基上，地腳螺釘必須擰緊。
（3）聯軸器的同軸度，直線度必須用鋼直尺，塞尺從四個方向上檢查。
（4）裝配后泵應能用輕松地轉動。
（5）吸入和排出管道必須與泵體法蘭聯接正確。絕對不能為使吸入和排出管道就位而用螺栓錯動泵體，同時不要忘記放墊片。
（6）若可能，泵吸入，排出管道的公稱尺寸應保證吸入管道流速不大于1m/s，排出管道流速不大于3m/s。
（7）聯接壓力表和真空表。
（8）泵的進口必須具有濾器，濾網精度為40目—80目，過濾面積應為進口的20倍以上。
（9）LQ3G保溫三螺桿泵在進行蒸汽吹掃線時，嚴禁蒸汽從泵內通過。
8.注意事項
（1）我公司生產的LQ3G型保溫三螺桿泵裝設安全閥，如果不是專業的操作人員是不允許隨意調節的避免出現故障。
（2）三螺桿泵初次使用的時候需要灌滿液體，防止干磨導致內部的零件出現磨損。
（3）在使用三螺桿泵前還需要確認出口管道上的閥門是否打開，如果關閉的話會導致三螺桿泵內部的壓力慢慢疊加從而影響三螺桿泵的性能。
9.常見問題
（1）泵不出料有可能是泵腔中有空氣。或者反轉。
（2）泵流量不足有可能是管道堵塞、進口管供液不足，或者閥門開度不足等。
（3）泵功率過大有可能是超過額定壓力使用。
（4）雜音震動有可能是管路支撐不穩，出口壓力過大，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）泵不能輸送無潤滑性的介質，尤其是水。螺桿在運行過程中需要介質作為潤滑。
（2）輸送高粘度、易結晶的介質在停機階段，盡量保持蒸汽保溫，確保第二次開機時不會卡住、凍住等情況。
（3）如果出口管路堵塞或閥門意外關閉時，泵的壓力將急劇升高到額定壓力的數倍，其結果將造成泵的損壞或管道破裂。在輸送危險介質時必須絕對避免此情況。
（4）使用過程中應定時檢查聯軸器的同心度是否因?yàn)楸玫倪\(yùn)轉、相連管道震動等原因而偏心，如有異常及時停機檢查。否則容易造成內部零件損壞。
（5）LQ3G型保溫三螺桿泵更多使用細節請來電咨詢021-62987392.
