一、產品介紹
FYS型工程塑料耐腐蝕液下泵，是一種直接浸入化學介質中進行抽送液體的立式離心泵，泵整體上溶合了非金屬和金屬的優點于一體為設計目的，采用工程塑料和金屬整體襯包，復合、擠出等制造工藝，具有耐腐蝕、鋼性好、無泄漏、重量輕、維修方便等優點。 依據介質、溫度的差異，為滿足不同用的需求，本廠可分別選用聚全氟乙丙烯（F46）和增強聚丙烯材料（FRPP）生產FYS型液下泵，適用溫度F46，-50℃～120℃，F(xiàn)RPP，-5℃～90℃。 FYS型工程塑料耐腐蝕液下泵廣泛應用于制酸、染料、農藥、制藥、冶煉、石化、電鍍、環保等行業。。 注：為防止液下泵負載空轉，損壞動靜軸承，可配用我廠生產“ZK”型多功能自控器。

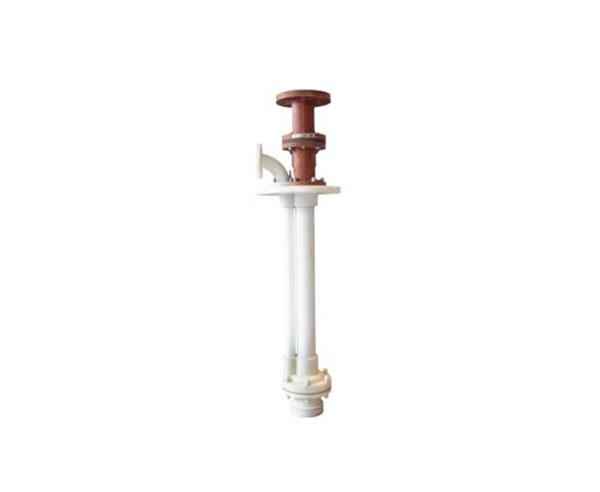

二、產品圖片
三、技術參數：
性能：
液下深度：L=250mm～2500mm
流量：Q=1.5m3/h～400m3/h
揚程：H=6m～50m
轉速：n=1450r/min～2900r/min
使用溫度：-5℃～105℃
四、型號意義：
例子：FYS-25-50-1000E
F------耐腐蝕
Y------液下泵
S------塑料
25------進口直徑 mm
50-------揚程 m
1000-------液下深度 mm
E-------泵軸材料
五、性能參數
|
型號 |
流量m3/h |
揚程m |
電機功率 |
效率 |
轉速 |
|
25FYS-10 |
3.6 |
10 |
1.5KW |
22 |
2900 |
|
25FYS-25 |
25 |
2.2KW |
21 |
||
|
25FYS-41 |
41 |
4KW |
16 |
||
|
40FYS-16 |
7.2 |
16 |
2.2KW |
40 |
2900 |
|
40FYS-26 |
26 |
3KW |
35 |
||
|
40FYS-40 |
40 |
5.5KW |
31 |
||
|
40FYS-50 |
50 |
7.5kw |
33 |
||
|
50FYS-16 |
14.4 |
16 |
3KW |
53 |
2900 |
|
50FYS-25 |
25 |
4KW |
50 |
||
|
50FYS-40 |
40 |
7.5KW |
42 |
||
|
50FYS-50 |
50 |
11kw |
48 |
||
|
65FYS-10 |
28.8 |
10 |
4KW |
58 |
2900 |
|
65FYS-25 |
25 |
5.5KW |
55 |
||
|
65FYS-40 |
40 |
11KW |
52 |
||
|
65FYS-50 |
50 |
15KW |
50 |
||
|
80FYS-15 |
54 |
15 |
7.5KW |
68 |
2900 |
|
80FYS-24 |
24 |
11KW |
66 |
||
|
80FYS-38 |
38 |
18.5KW |
62 |
||
|
80FYS-50 |
50 |
18.5~22kw |
64 |
||
|
100FYS-23 |
108.8 |
23 |
18.5KW |
70 |
2900 |
|
100FYS-37 |
37 |
22KW |
69 |
||
|
100FYS-57 |
57 |
37KW |
63 |
六，安裝與維護
1、FYS型氟塑料液下泵如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，F(xiàn)YS型氟塑料液下泵用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、FYS型氟塑料液下泵更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、FYS型氟塑料液下泵裝配與拆卸的次序相反，注意軸上配件的同心度。
FYS型工程塑料耐腐蝕液下泵安裝、使用、維修
1、FYS型氟塑料液下泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、FYS型氟塑料液下泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、FYS型氟塑料液下泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、FYS型氟塑料液下泵檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、FYS型氟塑料液下泵超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查FYS型氟塑料液下泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
