1.產品介紹
QBY氣動隔膜泵是我公司開發的第二代氣動隔膜泵，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，易揮發、易燃的液體，均能予以抽光吸凈。配套我公司研發的外置銅氣閥具有超高效率。

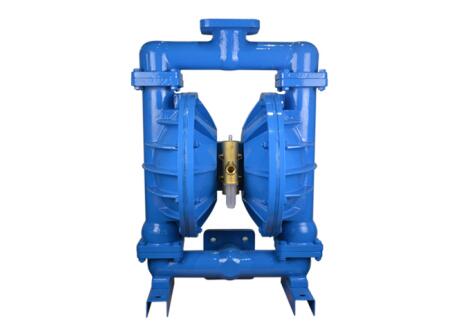

2.產品圖片
3.應用范圍
1、化工業：酸、堿、溶劑、膠體、混合物、粘合劑、污水、膠乳、油漆、樹脂、泥狀排出物、電解液
2、電力業：渣油、廢油、油水分離、酸、堿、污水
3、陶瓷業：泥釉、搪瓷釉、泥漿、高嶺土漿、石灰漿、粘土
4、飲料業：發酵、濃縮液、漕渣、熱果漿、糖漿、氣液混合、玉米漿、酒、果汁、果醬
5、污水處理業：污水處理廠藥液定量添加、石灰乳、稀漿、陰溝污水、廢水、化學品建筑坑道和水 池排水、水泥漿、陶瓷磚瓦粘膠劑、石灰漿、天花板涂裝、花紋噴涂
6、藥品業：片狀物、藥膏、酒精、過濾輔助物、植物萃取液
7、電子業：溶劑、電鍍槽、超聲波清洗液、硫酸鹽、硝酸鹽、硝酸廢料、蝕刻酸、拋光劑
8、煙草/食品業：蜂蜜、香精、香料、巧克力、醋鹽水、糖漿、植物油、動物血
9、家具業：粘合劑、彌散劑、白乳膠、溶劑、染劑、環氧膠水、淀粉膠、油漆
10、采礦業：坑道排污、排水、煤泥及石漿、膠泥灌漿、水泥漿、輸油、潤滑油、泡沫船泊容器和船底排污、船底清洗、清倉、油面去渣、海水
11、噴涂業：樹脂、溶劑、丙烯酸衍生物、木材防腐劑、油漆、底漆、染色劑、彌散劑、醇酸樹脂
12、日化業：洗滌劑、雪花膏、洗手膏、表面活性劑、洗發水、乳膠、發膠、肥皂
13、電鍍業：陽極沉淀物、電鍍槽、油漆、瓷漆、清洗槽、過濾
14、造紙業：乳液、粘合劑、顏料、樹脂、彌散劑、印刷油墨、高嶺土、雙氧水
15、提煉業：容器底層排污、油渣、容器清洗、便攜輸送
16、油槽車業：油罐車清洗設備、車輛油槽的罐裝和排放
17、市政業：水箱和坑道排污、下水道清洗、化學制品、地表污水、應急排灌、泄漏物清理、廢油
18、紡織/地毯業：化學印染、淀粉和上漿、染料、樹脂、乳液
19、汽車制造業：乳化油、削磨乳液、油、冷卻劑、液壓油、油漆調配、油漆添加劑、去污槽、切削油、水與乙二醇混合、噴漆
4.產品特點
1、不需灌引水。超高吸力。
2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏；且泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)等。
4、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯氟、鋁合金。

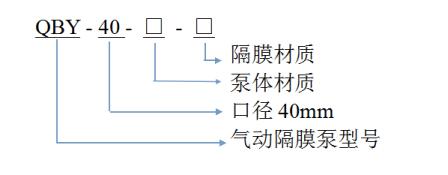

5.型號意義
6.規格參數
|
型號 |
最大流量 (m3/H) |
最大揚程 (m) |
吸程 (m) |
最大允許通過顆粒直徑 |
最大空氣 消耗量 |
配用空壓機 功率 |
|
（L/min） |
（kw） |
|||||
|
QBY-10 |
0.8 |
50 |
5 |
1 |
300 |
3 |
|
QBY-15 |
1.0 |
50 |
5 |
1 |
300 |
3 |
|
QBY-25 |
2.4 |
50 |
5 |
2.5 |
600 |
4 |
|
QBY-40 |
8 |
50 |
5 |
4.5 |
600 |
4 |
|
QBY-50 |
14.4 |
50 |
5 |
8 |
900 |
7.5 |
|
QBY-65 |
16.8 |
50 |
5 |
8 |
900 |
7.5 |
|
QBY-80 |
24 |
50 |
5 |
10 |
1500 |
15 |
|
QBY-100 |
28 |
50 |
5 |
10 |
1500 |
15 |
注：1.過流部件材質有不銹鋼、鑄鐵、鋁合金、襯氟。
2.膜片材質有氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)。
3.泵進出口水管的開頭方向可以根據要求更改。
4.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
（3）設備安裝時必須接地。
8.注意事項
（1）在使用泵之前，應該對泵的各個緊固件進行檢查。
（2）操作設備之前，必須閱讀所有的說明，了解各種標志和標簽內容。
（3）被輸送的介質及其溫度應在泵過流部件允許范圍內。
（4）對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈電動隔膜泵內積物，以免再開時損壞。
（5）不要超過所用系統最低額定組件的最大工作壓力。
（6）有何疑問請來電咨詢021-62987392.
9.常見問題
（1）流體如果有氣泡產生可能是抽吸管路松動，膜片破碎。
（2）廢氣中有流體產生可能是易損件嚴重磨損。
（3）泵有氣漏出可能是中心軸密封件磨損。
（4）其它問題請來電咨詢021-62987392。
10.使用需知
1、泵體在運轉過程中內部介質中含有的最大顆粒直徑不能超過泵的最大安全通過顆粒直徑標準，要不然會造成泵體內部的堵塞。
2、泵在運行過程中進氣壓力不能超過泵的最高允許使用壓力，要不然壓力過高會造成空氣的極度壓縮，一旦發生故障可能會影響到泵的運轉，甚至發生危險情況，造成人身傷害或者財產損失等危險情況。
3、對泵內部的管道進行清洗工作，保證內部的干凈整潔，讓泵能夠穩定正常的運行。
4、泵內部的接地方面要進行仔細認真的安裝，可以使用一些橫截面比較大的導線進行螺釘固定進行可靠的接地，讓泵在運行過程中不會發生靜電火花，避免了一些危險情況的發生。當然接地方面也要根據實際情況，一些特殊的地方也有一些特殊的規定。接地安裝完成之后，在泵經過使用之后，也要經常性的檢查接地狀態是否還如一開始那樣穩定可靠。
5、如果連接管頭松動遭運撞擊也可能會產生靜電火花，所以泵在安裝的時候要將隔膜泵和各連接管接頭進行緊固，如果條件允許的情況下可以使用抗靜電的軟管。
6、泵最好安裝在一些通風比較良好的環境下，另外一點是要讓泵遠離一些溫度過高或者易燃易爆的產品。
7、如果隔膜泵在排氣過程中切記不要將排氣口對著人，要不然內部有雜質可能會對人體造成傷害。另外如果泵是進行輸送了一些易燃或者是有毒的介質，應該將泵轉移到一些偏向安全地區在進行介質的排放。
8、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
9、如輸送有害有毒流體，請不要把泵直接送到廠家來修理。根據當?shù)胤煞ㄒ?guī)妥善處理，并使用永球配件以保證使用壽命。
10、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的取代碳?xì)浠衔锶軇?，則將會產生腐蝕引起泵體爆裂。
11、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
12、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話，配給必需的防護用品。
13、在工作惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質且成分復雜，管路易于堵塞，這樣對電動泵就形成負荷過高的情況，電機發熱易損，主軸易斷裂。
14、更多使用細節請來電咨詢021-62987392
