1.產品介紹
LQLRY系列立式熱油泵是我公司根據市場需求及海外技術在LQRY系列熱油泵基礎上研發的升級產品，其采用了符合API610、GB3215-85、JB/T53300-94等相關規定的立式便拆結構設計，進出口位于同一中心線上，且進出口徑一致，改變了以往大進小出，小口徑的局限，設計規范化，結構合理，通用化程度高，更極大方便了管路上的安裝。立式熱油泵可像閥門一樣直接安裝在管路上，占地面積小，管路限制小，大大減小了安裝與修理空間，建設投入低，大大減少了企業在基礎上的投入，性價比優越。同時可根據使用要求（流量和揚程的需要）對該泵采用泵串聯、并聯運行方式。

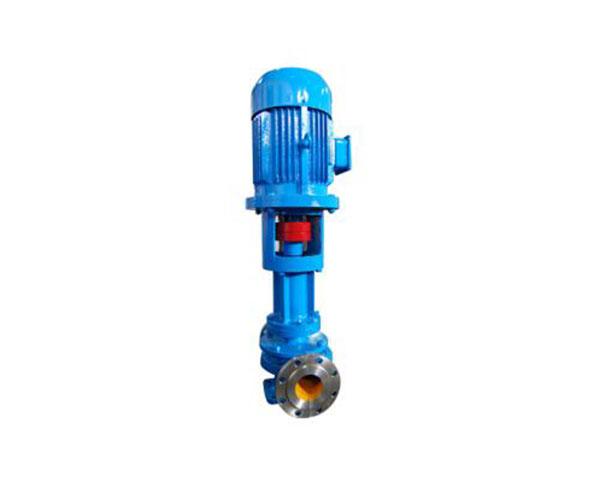

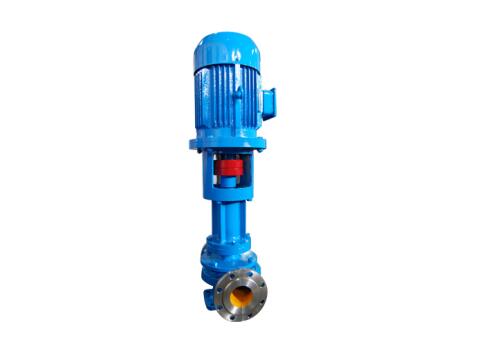

2.產品圖片
3.應用范圍
LQLRY立式熱油泵(導熱油泵)是船舶、石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、制革、樹脂、食品、鍋爐等各個工業領域，-35℃～+350℃溫度熱油高性價比循環、輸送泵。廣泛應用于輸送高低溫導熱油、硅油、潤滑油等含有潤滑性的介質
4.產品特點
(1).LQLRY系列立式導熱油泵體積小、安裝方便（泵的吸入口與排出口在同一水平線上）。
(2).LQLRY系列立式導熱油泵耐高溫350℃，耐低溫-35℃。比常規泵擁有范圍更廣的耐溫空間。而且此泵的流量、揚程選型空間更大，能在不同的工況中使用。
（3）.LQLRY系列立式導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單。

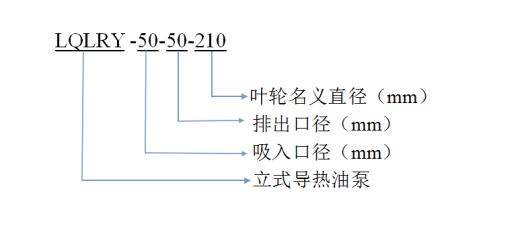

5.型號意義
6.規格參數
|
型號 |
流量
（m3/h）
|
揚程 （m） |
轉速
（r/min）
|
電機功率(kW) |
氣蝕余量
NPSH(m)
|
|
LQLRY25-25-135 |
4 |
20 |
2850 |
0.75 |
2.3 |
|
LQLRY25-25-170 |
4 |
32 |
2850 |
1.5 |
2.3 |
|
LQLRY32-32-135 |
5 |
20 |
2850 |
0.75 |
2.3 |
|
LQLRY32-32-170 |
6.5 |
32 |
2900 |
1.5 |
2.3 |
|
LQLRY32-32-210 |
4.5 |
50 |
2900 |
3.0 |
2 |
|
LQLRY40-40-135 |
6.2 |
20 |
2900 |
1.1 |
2.3 |
|
LQLRY40-40-170 |
6.2 |
32 |
2900 |
2.2 |
2.4 |
|
LQLRY40-40-210 |
6.2 |
50 |
2900 |
4 |
2.3 |
|
LQLRY40-40-260 |
6.2 |
80 |
2900 |
7.5 |
2.2 |
|
LQLRY40-40-135F |
12.5 |
20 |
2900 |
1.5 |
2.4 |
|
LQLRY40-40-170F |
12.5 |
32 |
2900 |
3 |
2.3 |
|
LQLRY40-40-210F |
12.5 |
50 |
2920 |
5.5 |
2.3 |
|
LQLRY40-40-260F |
12.5 |
80 |
2920 |
11 |
2.3 |
|
LQLRY50-50-135 |
12.5 |
20 |
2950 |
1.5 |
2.3 |
|
LQLRY50-50-170 |
12.5 |
32 |
2950 |
3 |
2.5 |
|
LQLRY50-50-210 |
12.5 |
50 |
2950 |
5.5 |
2.3 |
|
LQLRY50-50-260 |
12.5 |
80 |
2950 |
11 |
2.1 |
|
LQLRY50-50-135F |
25 |
20 |
2920 |
3 |
2.4 |
|
LQLRY50-50-170F |
25 |
32 |
2900 |
4 |
2.5 |
|
LQLRY50-50-210F |
25 |
50 |
2920 |
7.5 |
2.5 |
|
LQLRY50-50-260F |
25 |
80 |
2840 |
15 |
2.5 |
|
LQLRY50-50-325F |
25 |
125 |
2880 |
30 |
2.4 |
|
LQLRY65-65-170 |
25 |
32 |
2890 |
4 |
2.5 |
|
LQLRY65-65-210 |
25 |
50 |
2900 |
7.5 |
2.5 |
|
LQLRY65-65-260 |
25 |
80 |
2900 |
15 |
2.4 |
|
LQLRY65-65-325 |
25 |
125 |
2900 |
30 |
2.5 |
|
LQLRY65-65-170F |
50 |
32 |
2900 |
7.5 |
3 |
|
LQLRY65-65-210F |
50 |
50 |
2930 |
15 |
3 |
|
LQLRY65-65-260F |
50 |
80 |
2930 |
22 |
3 |
|
LQLRY65-65-325F |
50 |
125 |
2930 |
37 |
3 |
|
LQLRY80-80-170 |
50 |
32 |
2940 |
7.5 |
3.1 |
|
LQLRY80-80-210 |
50 |
50 |
2940 |
15 |
3.1 |
|
LQLRY80-80-260 |
50 |
80 |
2900 |
22 |
3.5 |
|
LQLRY80-80-325 |
50 |
125 |
2950 |
37 |
3.4 |
|
LQLRY80-80-170F |
100 |
32 |
2900 |
15 |
3.4 |
|
LQLRY80-80-210F |
100 |
50 |
2900 |
22 |
3.6 |
|
LQLRY80-80-260F |
100 |
80 |
2900 |
37 |
4.1 |
|
LQLRY80-80-325F |
100 |
125 |
2900 |
75 |
4 |
|
LQLRY100-100-170 |
100 |
32 |
2900 |
15 |
4 |
|
100-100-210 |
100 |
50 |
2900 |
22 |
4 |
|
100-100-260 |
100 |
80 |
2900 |
37 |
4.2 |
|
100-100-325 |
100 |
125 |
2900 |
75 |
4.2 |
|
100-100-170F |
160 |
32 |
2900 |
22 |
5.6 |
|
100-100-210F |
160 |
50 |
2900 |
37 |
5.2 |
|
100-100-260F |
160 |
80 |
2900 |
55 |
4.8 |
|
125-125-170 |
160 |
32 |
2900 |
22 |
4 |
|
125-125-210 |
160 |
50 |
2900 |
37 |
5.5 |
|
125-125-260 |
160 |
80 |
2900 |
55 |
5 |
|
125-125-325 |
160 |
125 |
2900 |
90 |
5 |
|
150-150-170 |
160 |
32 |
2900 |
22 |
4.1 |
|
150-150-260F |
200 |
80 |
2900 |
75 |
4.5 |
|
150-150-325F |
200 |
125 |
2900 |
110 |
4.5 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.注意事項
（1）.LQLRY立式熱油泵不能輸送無潤滑性的介質，尤其是不能輸送水。
（2）.更多泵的技術問題請來電咨詢。
8.常見問題
（1）.如不排油或排油量少，檢查管路是否漏氣
（2）.如密封漏油，檢查密封與泵軸是否損壞。
（3）.如噪音或振動大，檢查出口管路是否堵塞。
（4）.其它問題請來電咨詢021-62987392
9.使用需知
（1）首先泵與管道安裝好后，不論是采用水壓、氣壓，泵的進出口閥門一定要關閉，方可進行試壓，以防損壞密封件，造成漏油。
（2）清理現場，擰開軸承座螺絲，加入導熱油作潤滑油
（3）檢查電機轉向是否與泵旋轉方向一致
（4）用手搬動聯軸器泵應轉動靈活
（5）開車前應使用所輸送的導熱油將泵灌滿，以驅除泵中空氣，此時吐出口的管道上閘閥應關閉
（6）所輸送的導熱油在開車前要均勻加熱，預熱是利用被輸送的導熱油不斷通過泵體進行的。預熱標準：泵殼溫度不得低于入口油溫40℃，預熱速度為50℃/時，在開車預熱時應將泵的支腳上的側螺母松開0.3-0.5毫米，預熱完畢應擰緊
（7）開車前應檢查基礎及螺栓有無松動，密封是否正常
