1.產品介紹
IH不銹鋼化工泵（即IH化工泵）是單級單吸懸臂式離心泵，是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是國家機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。,具有性能范圍廣，效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能型產品。是用來輸送不含固體顆粒、具有腐蝕性、粘度類似于水的液體。

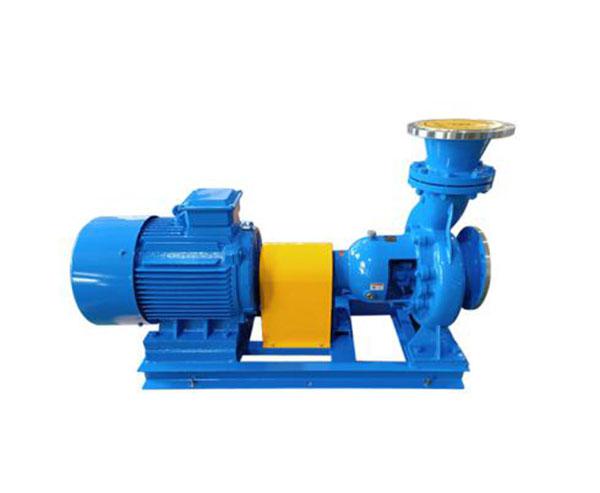

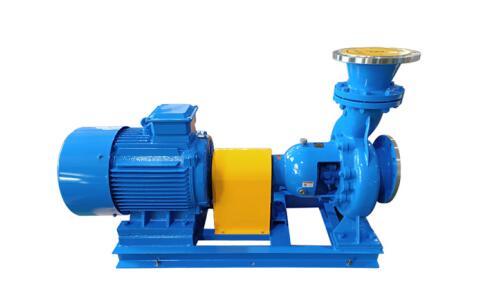

2. 產品圖片
3. 應用范圍
IH不銹鋼化工泵（即IH化工泵）輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。IH不銹鋼化工泵適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
4.產品特點
1、高效節能：IH化工泵的效率比F型高5%，是理想的節能產品；
2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；
3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。
4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。
5、全密封軸：軸上采用軸套、拼帽、密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。

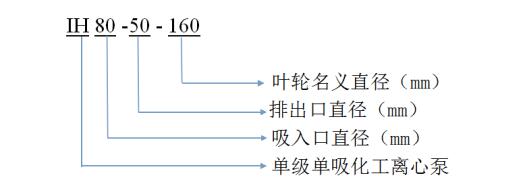

5.型號意義
6.規格參數
|
型號 |
流量 （m3/h） |
揚程 （m） |
轉速 （r/min） |
電機功率 （kw） |
口徑 |
|
|
吸入 |
排出 |
|||||
|
IH50-32-125 |
12.5 |
20 |
2900 |
2.2 |
50 |
32 |
|
6.3 |
5 |
1450 |
0.55 |
50 |
32 |
|
|
IH50-32-160 |
12.5 |
32 |
2900 |
3 |
50 |
32 |
|
6.3 |
8 |
1450 |
0.55 |
50 |
32 |
|
|
IH50-32-200 |
12.5 |
50 |
2900 |
5.5 |
50 |
32 |
|
6.3 |
12.5 |
1450 |
0.75 |
50 |
32 |
|
|
IH50-32-250 |
12.5 |
80 |
2900 |
11 |
50 |
32 |
|
6.3 |
20 |
1450 |
1.5 |
50 |
32 |
|
|
IH65-50-125 |
25 |
20 |
2900 |
3 |
65 |
50 |
|
12.5 |
5 |
1450 |
0.55 |
65 |
50 |
|
|
IH65-50-160 |
25 |
32 |
2900 |
5.5 |
65 |
50 |
|
12.5 |
8 |
1450 |
0.75 |
60 |
50 |
|
|
IH65-40-200 |
25 |
50 |
2900 |
7.5 |
65 |
40 |
|
12.5 |
12.5 |
1450 |
1.1 |
65 |
40 |
|
|
IH65-40-250 |
25 |
80 |
2900 |
15 |
65 |
40 |
|
12.5 |
20 |
1450 |
2.2 |
65 |
40 |
|
|
IH65-40-315 |
25 |
125 |
2900 |
30 |
65 |
40 |
|
12.5 |
32 |
1450 |
4 |
65 |
40 |
|
|
IH80-65-125 |
50 |
20 |
2900 |
5.5 |
80 |
65 |
|
25 |
5 |
1450 |
0.75 |
80 |
65 |
|
|
IH80-65-160 |
50 |
32 |
2900 |
7.5 |
80 |
65 |
|
25 |
8 |
1450 |
1.5 |
80 |
65 |
|
|
IH80-50-200 |
50 |
50 |
2900 |
15 |
80 |
50 |
|
25 |
12.5 |
1450 |
2.2 |
80 |
50 |
|
|
IH80-50-250 |
50 |
80 |
2900 |
22 |
80 |
50 |
|
25 |
20 |
1450 |
3 |
80 |
50 |
|
|
IH80-50-315 |
50 |
125 |
2900 |
37 |
80 |
50 |
|
25 |
32 |
1450 |
5.5 |
80 |
50 |
|
|
IH100-80-125 |
100 |
20 |
2900 |
11 |
100 |
80 |
|
50 |
5 |
1450 |
1.5 |
100 |
80 |
|
|
IH100-80-160 |
100 |
32 |
2900 |
15 |
100 |
80 |
|
50 |
8 |
1450 |
2.2 |
100 |
80 |
|
|
IH100-65-200 |
100 |
50 |
2900 |
22 |
100 |
65 |
|
50 |
12.5 |
1450 |
4 |
100 |
65 |
|
|
IH100-65-250 |
100 |
80 |
2900 |
37 |
100 |
65 |
|
50 |
20 |
1450 |
5.5 |
100 |
65 |
|
|
IH100-65-315 |
100 |
125 |
2900 |
75 |
100 |
65 |
|
50 |
32 |
1450 |
11 |
100 |
65 |
|
|
IH125-100-200 |
200 |
50 |
2900 |
45 |
125 |
100 |
|
100 |
2.5 |
1450 |
7.5 |
125 |
100 |
|
|
IH125-100-250 |
200 |
80 |
2900 |
75 |
125 |
100 |
|
100 |
20 |
1450 |
11 |
125 |
100 |
|
|
IH125-100-315 |
200 |
125 |
2900 |
110 |
125 |
100 |
|
100 |
32 |
1450 |
15 |
125 |
100 |
|
|
IH125-100-400 |
100 |
50 |
1450 |
30 |
125 |
100 |
|
IH150-125-250 |
200 |
20 |
1450 |
18.5 |
150 |
125 |
|
IH150-125-315 |
200 |
32 |
1450 |
30 |
150 |
125 |
|
IH150-125-400 |
200 |
50 |
1450 |
45 |
150 |
125 |
|
IH200-150-250 |
400 |
20 |
1450 |
37 |
200 |
150 |
|
IH200-150-315 |
400 |
32 |
1450 |
55 |
200 |
150 |
|
IH200-150-400 |
400 |
50 |
1450 |
90 |
200 |
150 |
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
(4)檢查泵的轉動部件是否要卡住磕碰現象，如果泵的運輸過程中產生碰撞，應檢查聯軸器是否同心，并予以調整。
（5）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）使用前應向泵內加足儲液，嚴禁無液或儲液不足的情況下啟動運轉。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。
（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。
（4）停機時，應先將出口閥門關閉，然后在切斷電源。
9.常見問題
（1）水泵不出水有可能是泵腔中有空氣。
（2）水泵流量不足有可能是管道、泵流道葉輪部分堵塞， 閥門開度不足等。
（3）水泵功率過大有可能是超過額定流量使用。
（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）定期對軸承箱加注優質鈣基潤滑油脂，更換易損件
（2）如果泵運轉時發生汽蝕，必須在1分鐘內停機。
（3）長期停機不用時，應清洗泵內流道。
（4）如果泵運行時突然停電，必須立刻關閉電源，并關閉出口閥門。
（5）泵的噪音≤95dB，如果發生振動和噪音，應停機檢查，排除故障，才能工作。
（6）泵在吸上情況下使用，啟動前應灌泵或抽真空；泵在倒灌情況下使用，啟動前應用所輸液將泵灌滿，驅除泵中的空氣后，將吐出管的閘閥關閉。
（7）IH化工泵更多使用細節請來電咨詢021-62987392.
