1.產品介紹
KCB型磁力驅動齒輪泵（即磁力齒輪泵）是一種外嚙合式低壓齒輪泵，在傳統軸封形式上進行優化升級，采用新型磁力驅動方式。即有磁力泵完全無泄漏的特點，又有齒輪泵可輸送高粘稠物料的特點，是安全無泄漏、環保、節能、高效的理想產品。創造“無泄漏車間”、“無泄漏工廠”實現安全、文明生產。

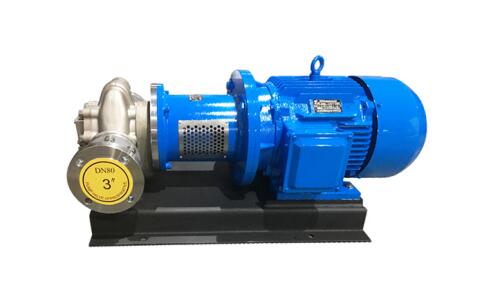

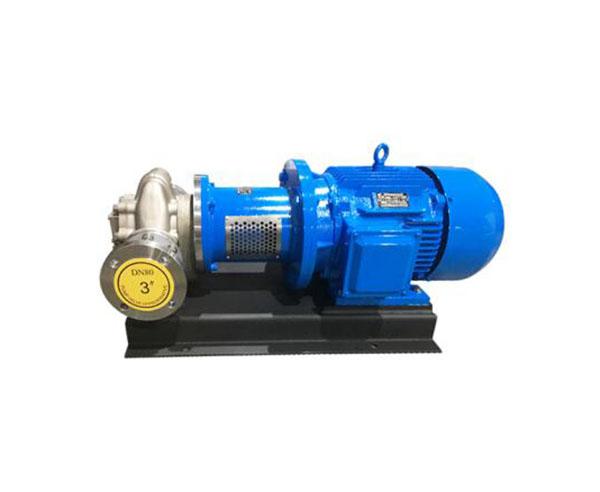

2. 產品圖片
3. 應用范圍
KCB型磁力驅動齒輪泵（即磁力齒輪泵）適用于醫藥、高低溫設備、石油、化工、造船、涂料、樹脂工業等工藝流程中不含固體顆粒和長纖維,粘度為5 – 1500cst的流體輸送。適宜于貴重液、有毒液、易燃、易爆、有污染、易揮發和齒輪油、重油、燃油等的輸送。
4.產品特點
（1）齒輪作為核心部件，全部經過熱處理，提高強度、硬度和耐磨性能
（2）輸送介質作為泵內運轉部件的潤滑來源
（3）泵帶自吸、流量和揚程范圍廣
（4）采用永磁聯軸驅動，無泄漏密封結構設計。

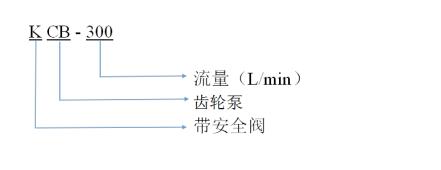

5.型號意義
6.規格參數
|
型號 |
流量 Q |
口徑 inch |
排出壓力 （Mpa） |
真空度 -MPA |
電機功率 KW |
|
|
（m3/h） |
（L/min） |
|||||
|
KCB-18.3磁力驅動 （2CY-1.1/14.5-2） |
1.1 |
18.3 |
3/4” |
1.45 |
0.05 |
1.5 |
|
KCB-33.3磁力驅動 |
2.0 |
33.3 |
3/4” |
1.45 |
0.05 |
2.2 |
|
KCB55磁力驅動 （2CY-3.3/3.3-2） |
3.3 |
55 |
1” |
0.33 |
0.05 |
1.5 |
|
KCB-55磁力驅動 （2CY-3.3/5-2） |
3.3 |
55 |
1” |
0.5 |
0.05 |
2.2 |
|
KCB-83.3磁力驅動 (2CY-5/3.3-2) |
5.0 |
83.3 |
11/2” |
0.33 |
0.05 |
2.2 |
|
KCB-83.3磁力驅動 （2CY-5/5-2） |
5.0 |
83.3 |
11/2” |
0.5 |
0.05 |
3 |
|
KCB-133磁力驅動 （2CY-8/3.3-2） |
8.0 |
133 |
2” |
0.33 |
0.05 |
3 |
|
KCB-200磁力驅動 (2CY-12/1.3-2) |
12 |
200 |
2” |
0.13 |
0.05 |
4 |
|
KCB-200磁力驅動 (2CY-12/3.3-2) |
12 |
200 |
2” |
0.33 |
0.05 |
5.5 |
|
KCB-200磁力驅動 (2CY-12/3.3-2) |
12 |
200 |
2” |
0.33 |
0.05 |
5.5 |
|
KCB-200磁力驅動 (2CY-12/6-2) |
12 |
200 |
2” |
0.6 |
0.05 |
5.5 |
|
KCB-200磁力驅動 (2CY-12/10-2) |
12 |
200 |
2”（21/2”） |
1.0 |
0.05 |
7.5 |
|
KCB-300磁力驅動 (2CY-18/3.6-2) |
18 |
300 |
3” |
0.36 |
0.05 |
5.5 |
|
KCB-300磁力驅動 (2CY-18/6-2) |
18 |
300 |
3” |
0.6 |
0.05 |
7.5 |
|
KCB-483.3磁力驅動 (2CY-29/3.6-2) |
29 |
483.3 |
3” |
0.36 |
0.05 |
7.5 |
|
KCB-483.3磁力驅動 (2CY-29/10-2) |
29 |
483.3 |
3” |
1.0 |
0.05 |
11 |
|
KCB-633磁力驅動 (2CY-38/2.8-2) |
38 |
633 |
4” |
0.28 |
0.05 |
11 |
|
KCB-633磁力驅動 (2CY-38/8-2) |
38 |
633 |
4” |
0.8 |
0.05 |
22 |
|
KCB-960磁力驅動 (2CY-60/3-2) |
60 |
960 |
4” |
0.3 |
0.05 |
18.5 |
|
KCB-960-2磁力驅動 (2CY-60/6-2) |
60 |
960 |
4” |
0.6 |
0.05 |
30 |
|
KCB1200磁力驅動 |
72 |
1200 |
6” |
0.6 |
0.05 |
37 |
|
KCB-1600磁力驅動 |
96 |
1600 |
6” |
0.6 |
0.05 |
45 |
|
KCB-1800磁力驅動 |
108 |
1800 |
8” |
0.6 |
0.05 |
45 |
|
KCB-2500磁力驅動 |
150 |
2500 |
8” |
0.6 |
0.05 |
75 |
注：1.選型需要注意溫度、粘度、揮發性等
2.以上參數僅供參考，如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
8.注意事項
（1）在使用泵之前，應該對泵的各個緊固件進行檢查。
（2）泵在運轉過程中的旋轉方向應該要跟要求符合的。
（3）嚴禁輸送含顆粒的介質。
（5）有何疑問請來電咨詢021-62987392.
9.常見問題
（1）泵壓力不足，檢查泵是否反轉以及進口管道漏氣。
（2）流量不足可能吸入管徑太小，或者配件環嚴重磨損。
（3）其它問題請來電咨詢021-62987392
10、使用需知
（1）KCB磁力齒輪泵潤滑是靠被輸送的介質，所以絕對禁止空轉，同時避免在工作中途停電后在啟動時所造成的空轉運轉。
（2）KCB磁力齒輪泵被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
（3）KCB磁力齒輪泵在工作過程中，如發現有不正常的聲音或其它故障時，需立即停機檢查，待排除故障后方可繼續運轉。
（4）KCB磁力齒輪泵在使用之前應該對整個泵進行全方面的檢查，首先先檢查驗發動機轉向是否正確，各個緊固件有無擰緊，各個泵口閥門開關狀態是否正常，以及一些泵體內部沒有堵塞等異常狀態。
（5）抽吸液面跟泵軸心線的相應位置有所區別時候，啟動是有所區別的，當抽吸液面高于泵軸心線時，KCB型磁力驅動齒輪泵只需要在起動前將吸入管道閥門打開即可，由于KCB型磁力驅動齒輪泵具有吸力，所以抽吸液面低于泵軸心線時，KCB型磁力驅動齒輪泵在啟動之前不需要給管道配上一個底閥。
（6）KCB磁力齒輪泵更多使用細節請來電咨詢021-62987392.
